מיצוי של המרכיב EPP מן Surface EMG

Summary

הפוטנציאל endplate (EPP) רכיב ניתן להפיק את פני השטח EMG באמצעות מסנן דיגיטלי. EPP חילוץ מראה תנודה בתדירות של בערך 30 הרץ.

Abstract

Electromyogram משטח (EMG), במיוחד כאשר נרשם ליד צומת neuromuscular, צפוי להכיל את הפוטנציאל endplate (EPP) רכיב אשר ניתן לחלץ עם מסנן האות המתאים. שני גורמים חשובים: EMG חייב להיות מוקלט באופן monopolar, ואת ההקלטה חייבת להיעשות כך את האות בתדר נמוך המתאים EPP לא מתבטל. דו"ח זה מסביר כיצד לחלץ את רכיב EPP מ-EMG של שריר masseter בנושא אנושי. משטח EMG נרשם משמונה אתרים באמצעות אלקטרודות דיסק מסורתיים מיושר יחד מעל השריר, עם מרחק אלקטרודה בין שווים לקשת הזיגומטית לזווית של הלסת התחתונה בתגובה הידוק מסטיק מהירה. אלקטרודה הפניה ממוקם על קצה האף. רכיב EPP מופק EMGs גלם ידי החלת גבוהה לחתוך פילטר דיגיטלי (2 מימד מסנן Butterworth) עם טווח של 10-35 הרץ. כאשר המסנן מוגדר הרץ 10, המחולץ EPP גל מסיט שלילי או חיובי בהתאם לאתר את ההקלטה. ההבדל הקוטביות משקף את היחס כיור מקור הזרם הצלחת בסוף, עם אתר המראה את הסטייה השלילית ביותר המקביל לצומת neuromuscular. במקרה של שריר masseter, צומת neuromuscular מוערך ממוקם בחלק נחות קרוב הזווית של הלסת התחתונה. המרכיב EPP תערוכות תנודה מעניינת כאשר תדר חתך של high-לחתוך דיגיטלי מסנן מוגדר הרץ 30. תנודה EPP מציין כי התכווצות שרירים מותאם בצורה רציפה. רעידות חריגה המלווה מסוגים שונים של מחלות יכול להיות בגלל תנודה משמעותית זו EPP, אשר הופך איטי יותר קשה להפסיק.

Protocol

1. הכנת אלקטרודות EMG

1. בגין בהכנת nine אלקטרודות. שמונה מהם משמשים הקלטה אותות מאתרים מעל השריר, ואחת היא אלקטרודה השוואתית.
2. לאחר חיבור אלקטרודות הקלטה התייחסות המגבר, למלא את הדיסקים עם הדבק מוליכות חשמלית. סוג כל אישור, אבל סוג נוזל נמוכה יותר.
3. לפני הצמדת אלקטרודות לעור, יש את נושא בחוזקה כלפי מטה, ולקבוע את מיקומו המשוער של השריר masseter על הפנים.
4. גיד מעולה של שריר masseter מייחסת לקשת הזיגומטית, ואת הגיד נחות שלה בזווית הלסת התחתונה.
5. הנח את האלקטרודות eight הקלטה על גבי פיסת ארוכה של דבק במרחק בין האלקטרודות שווים, לצרף את מערך פני העור. אלקטרודה ההקלטה הראשונה מושם על לקשת הזיגומטית, ואת האחרון על הזווית של הלסת התחתונה.
6. לבסוף, לצרף את האלקטרודה התייחסות קצה האף.

2. EMG הקלטה

1. כדי להתחיל את ההקלטה, תחילה להגדיר את הפרמטרים של מגבר רב ערוצי אנלוגי (MEG6100). קבע את הרווח עד 500 x, מסנן לעבור נמוך 0.5 הרץ, ו לעבור את המסנן גבוה עד 10 kHz.
2. חבר את שמונה יציאות של המגבר ממיר אנלוגי אנלוגי, דיגיטלי (PCI-MIO-16E-4). האות הדיגיטלי מעובד עם תוכנת LabVIEW עם קצב דגימה של 20kHz.
3. כאשר הכל מחובר, EMGs שיא במהלך הידוק מסטיק מהיר בצד ipsilateral.
4. עקבות של שמונה ערוצים מוצגים על המסך LabVIEW מיד לאחר תהליך הצריבה הושלמה.

3. EPP מיצוי ההתבוננות בתכונות שלה

1. כדי לחלץ את רכיב EPP, להסיר תחילה את מרכיב פוטנציאל פעולה מן EMGs גלם באמצעות גבוהה לחתוך דיגיטלי לסנן (מסנן Butterworth).
2. בגין החלת המסנן בתדירות ניתוק של 10 הרץ. גל איטי כי מסיט בכיוון חיובי או שלילי אמור להופיע. גל זה מתאים EPP, וההבדל הקוטביות משקף את היחס כיור מקור הזרם הצלחת בסוף.
3. כאשר הקלטה של ​​השריר masseter, סטיה שלילית ביותר של הגל צפוי לעקוב אחר מהאתר הקלטה נחות ביותר, הקוטביות צריך שינוי סביב 3 אתרים מהמקום הזה.
4. גודלו של הרכיב EPP ניתן למדוד כנקודת השיא של סטיה או אזור במהלך סטיה.
5. שינוי הקוטביות של הרכיב EPP יכול להיקבע על ידי התוויית גל EPP מערוץ אחד נגד ערוץ התייחסות הראה סטיה שלילית ביותר.
6. עכשיו, על ידי הגדלת תדירות חתוכים, גל איטי יהפוך oscillatory. תנודה תגדיל בתדירות חתוכים הגדלת בדרך כלל להיות ברור בתדר ניתוק של 30 הרץ.
7. השלב של הגל תהיה הפוכה על פני להתחקות אחר שבו הקוטביות של 10Hz מסוננים EPP גל הראה היפוך.
8. משמרת השלב של תנודה ניתן לבדוק עם גרפים באותו יושמו גל EPP 10Hz-מסוננים.
9. מתוך המרווח בין פסגות חיובי ו / או שלילי השכנות של תנודה, נוכל לקבל הערכה של תדירות תנודה

4. EMG תוצאות הקלטה

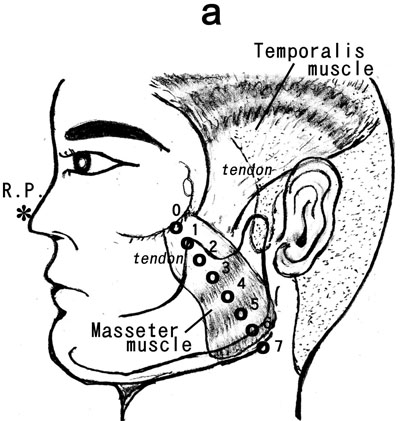

איור 1a: המוצג כאן הוא סכימטי של שמונת האתרים לאורך השריר masseter כי נרשמו.

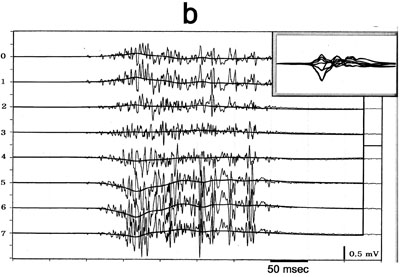

איור 1b: אנו רואים דוגמה של EMGs monopolar נרשמו בו זמנית בתגובה הידוק מסטיק מהיר בצד ipsilateral מאתרי מעל השריר masseter. רכיב EPP הופק באמצעות מסנן גבוהה לחתוך דיגיטלי עם תדר ניתוק של 10Hz, אשר על גבי כל EMG גלם. במחקר זה, הסטייה השלילית ביותר נצפתה עקבות-5 ו -6 ואת הקוטביות השתנו פני עקבות-3.

איור 1 ג: כאשר תדר חתך של high-לחתוך דיגיטלי לסנן נקבע 30Hz, גל איטי הציג תנודה. השלב בו העביר גם על פני 3 עקבות, שם את הקוטביות של 10Hz-EPP מסוננים גל השתנה. מרווח בין פסגות חיובי השכן תנודה נמדדה. בנושא זה, את המרווח הממוצע בין השיא היה 31.7 ± 6.5 msec מעל 16 הקלטות.

Discussion

1. כמו פוטנציאל שלילי נחשב שנוצר על ידי זרימת-in של endplate הנוכחי, ואת סטיה חיובית, על ידי זרימה החוצה שלה [1,2,3,4], עקבות מראה את הסטייה השלילית ביותר חייב להתאים אתר באיתור צומת neuromuscular [5]. איור 1b מציין את צומת neuromuscular של שריר masseter לאתר לסגור חלק נחות שלה הזווית של ?...

Materials

Name	Company	Catalog Number	Comments
Analogue filter	Nihon Kohden	MEG6100	pre-,main-amplifier
A/D converter	National Instruments	PCI-MIO-16E-4	PCI board for computer
Connection interface	National Instruments	BNC-2090	8ch BNC adaptor
Disc electrodes	Nihon Kohden	NS-11	Ag/AgCl (Φ8mm)
Electrode past	Sanshin	SA-5	Semi-fluid carbon past
LabVIEW (Digital filter)	National Instruments	V. 8.5	Programming language
Chewing gum	Lotte	Green gum	Test food in clenching
