利用功能近红外光谱进行超扫描实验

摘要

本协议描述了如何进行 fnirs 超扫描实验和分析人脑同步。此外, 我们还讨论了挑战和可能的解决方案。

摘要

两个或两个以上相互作用的人的同时大脑记录, 一种叫做超扫描的方法, 对于我们理解社会交往的神经生物学基础, 以及可能的人际关系越来越重要.功能近红外光谱 (fnirs) 非常适合进行超扫描实验, 因为它测量局部血流动力学效应和高采样率, 重要的是, 它可以应用于自然环境, 不需要严格的运动限制。在本文中, 我们提出了一个协议, 用于进行 fnirs 超扫描实验与亲子染料和分析大脑到大脑的同步。此外, 我们还讨论了实验设计、fnirs 通道的空间配准、生理影响和数据分析方法等关键问题和未来发展方向。所描述的协议不是专门针对亲子 dyads 的, 但可以应用于各种不同的二元星座, 如成人陌生人、浪漫伴侣或兄弟姐妹。总之, fnirs 超扫描有可能对正在进行的社会交往的动态产生新的见解, 这可能超出了通过检查个体大脑的活动可以研究的范围。

引言

近年来, 神经科学家开始通过同时记录两个或两个以上人的大脑活动来研究社会交往, 这种方法被称为超扫描¹。这项技术为阐明这些相互作用背后的神经生物学机制提供了新的机会。要充分理解社会交往, 可能不足以孤立地研究单个大脑, 而还不足以研究相互作用的人²的大脑的联合活动。使用不同的神经成像技术, 超扫描研究表明, 大脑活动的互动的人或群体同步,例如, 当他们协调他们的行动³, 使音乐⁴, 沟通⁵,从事课堂活动^或合作^.

本文提出了一种利用功能近红外光谱 (fnirs) 进行同步记录的协议。类似于功能磁共振成像 (fmri), fnirs 测量大脑激活的血流动力学反应。含氧和脱氧血红蛋白 (oxy-hb 和脱氧-hb) 的变化是根据通过组织扩散的近红外光量计算的.fnirs 非常适合进行超扫描实验, 特别是对儿童进行的实验, 因为它可以应用于比 fNIRS 更有限、更自然的环境中。此外, 它不太容易发生运动伪影, 比 fmri 和 eeg⁹。此外, fnirs 数据可以在高采样频率 (例如10 hz) 下获得, 因此它高度高估了相对缓慢的血流动力学反应, 从而有可能提供更完整的脑血流动力学^时间图10.

该协议是在 reindl 等人的研究范围内制定的.¹¹和最近略有修改 (特别是在通道放置和坏通道识别方面)。这项研究的目的是研究亲子关系的同步大脑活动。我们使用 fnirs 超扫描法, 评估了儿童 (5至9岁) 及其父母 (主要是母亲) 在合作和竞争的计算机任务中的前额脑区域的大脑与大脑同步。前额叶大脑区域是有针对性的, 因为在以前的超扫描^{研究 1}中, 它们被确定为社会互动过程的重要区域。合作和竞争任务最初是由崔永元等人制定的.¹²和最近受雇于以前的几项研究 13^,14,¹⁵。为 reindl等人的研究。^{1 1日}, 对任务进行了修改, 使其适合儿童。参与者被要求通过按钮按下对目标 (合作) 的联合反应, 或者比其他参与者 (比赛) 反应更快。每个孩子都与父母一起完成每项任务一次, 与父母同性别的成年陌生人一起完成一次。在每个儿童成人的 dyad 中, 计算出相应通道的氧化-hb 信号的小波相干性, 作为大脑与大脑同步的度量。

该协议描述了在合作和竞争游戏中收集父母和孩子的 fnirs 超扫描数据的程序。然而, 整个程序并不具体于这项研究设计, 但适用于不同的人群 (例如, 成人陌生人、浪漫伴侣、兄弟姐妹等), 可以适应许多不同的实验任务。该协议还概述了一个可能的分析程序, 其中包括必要的和可选的数据分析步骤, 包括 fnirs 数据预处理、不良信道检测、小波相干分析和随机对分析验证。

研究方案

在参加之前, 所有父母/子女都提供知情同意/同意。这项研究得到了亚琛 rwth 大学医学院伦理委员会的批准。

1. 参与者到达前的准备工作

1. 准备新的国税局帽。
   1. 选择与参与者的头部周长大小相同或稍大的瓶盖尺寸。
   2. 将直径约为15毫米的15个孔切割成2个原始脑电图帽的额头区域, 每个孔的直径约为15毫米, 排列在水平3x5 网格中 (见材料表)。确保孔在任何方向上彼此间隔30毫米, 孔的中间柱位于前额的中心,即鼻子上方, 底部的行位于眉毛上方。
   3. 为了使瓶盖更舒适, 并最大限度地减少压力痕迹, 在探头插座和边缘之间的支架网格内侧安装软泡沫材料 (例如, 粘合窗密封胶带或类似的扁平泡沫橡胶材料)。如有必要, 请使用双面胶带或缝纫线。
   4. 将一个空的3x5 探头支架网格 (见材料表) 安装到每个修改后的 eeg 盖上, 以便将支架网格本身放置在盖的内部, 并且支架插座粘在孔中。
      注: nirs 测量系统 (见材料表) 有两个单独的探头组, 每个参与者使用一个探头集。
   5. 轻轻地将探头插入网格上相应的支架插座, 以便只在插槽中安装每个探头的第一个脊, 从而产生一次单击声音。
   6. 打开 nirs 测量系统上的探头集监控窗口, 并选择2个探头集, 每个探头组设置在3x5 网格中, 一个用于参与的儿童, 一个用于成人。确保两个盖帽的探头排列与探头集窗口中的排列一致 (即相应发射器和接收器探头编号的相同位置)。
2. 准备实验。
   1. 启动 nirs 测量系统, 在测量前30分钟打开激光二极管, 使系统达到稳定的工作温度。
   2. 在 nirs 测量系统中设置所有必要的选项。确保设备设置为与事件相关的测量, 并且从实验范式接收触发器所必需的 rs232 串行输入处于活动状态。
      注: 该实验是由 cui 等人设计的一个范例的改编版本.¹²、编程在非商业心理学工具箱扩展, 版本 3.0.11¹⁶。
   3. 通过启动作为精神物理工具箱扩展基础的技术计算软件 (参见材料表), 并将当前目录设置为保存范例的文件夹, 准备实验范例。
   4. 在实验过程中, 将两个下巴放在电脑屏幕前, 以防止头部移动。

2. 进入实验室的参与者

1. 为参与者做好准备。
   1. 向参与者展示和解释包括 nirs 测量系统在内的实验设置。始终确保参与者不会直接查看 nirs 测量系统的激光束, 因为这可能对眼睛有害。
   2. 将参与者放在电脑屏幕前, 彼此相邻。调整下巴休息的高度, 使两个参与者都坐得舒适。
   3. 指导参与者, 并管理合作游戏和竞争游戏的实践试验。如有必要, 在实践试验期间给予额外的指示。
   4. 根据10-20 系统测量和标记 fpz 点, 该系统是每个参与者头部的 nasion 和 inion 之间距离的10%。
   5. 将带探头的盖子小心地放在参与者的头上, 关闭激光。首先将盖的前部 (包括探头网格) 放在参与者的额头上, 然后将帽子的背面向颈部拉下。确保底部行的中间探头放置在 fpz 上, 中间探针列沿矢状参考曲线对齐。
   6. 将纤维弦放在连接到 nirs 测量系统的支架臂上, 使其松散地悬挂, 而不会与参与者或椅子接触, 并且不会拉上盖帽。如有必要, 请为第二个参与者使用附加支架 (例如, 修改后的麦克风支架或类似支架)。
   7. 将每个探头进一步推入其插座, 直到探头外壳顶部中心的白色小鼻子可见。
      注意: 一旦探头尖端接触到参与者的头皮, 鼻子就会被线圈弹簧机构向上推。
   8. 再次打开激光, 并通过单击 nirs 测量系统的探头集监控窗口中的 "自动增益" 按钮来测试信号质量。
   9. 如果通道没有足够的信号 (即,如果用黄色标记), 轻轻地将头发放在周围探头尖端下方。如有必要, 将探头进一步推入其插座, 但确保参与者的舒适性。通过再次单击 "自动增益" 按钮, 检查信号质量是否有所改善 (即通道现在标记为绿色)。
   10. 如果步骤2.1.9。不会导致信号的改善, 调整信号强度。如果信号过多 (即, 如果通道标记为红色), 请通过反复单击 nirs 测量系统的探头集监控窗口中各自探头的符号, 将信号强度更改为较低的信号强度。如果没有足够的信号 (即, 如果通道标记为黄色), 请将信号强度更改为高信号强度, 再次通过反复单击相应探头的符号。
2. 运行实验
   1. 当实践试验后没有问题, 并确保了良好的信号质量时, 开始实验范式。
   2. 在参与者的手上放一条毛巾, 这样他们就看不到各自游戏伙伴的手的动作。
   3. 实验结束后, 通过单击 "文本文件输出" 按钮, 将数据保存并将原始光强数据导出为文本文件。请勿在 nirs 测量系统中应用任何过滤器。
   4. 用乙醇清洁所有必要的材料 (探头、探头支架、下巴休息)。用温和的洗涤剂在温和的循环中清洗瓶盖。

3. 数据分析

1. 数据预处理
   注: 有几个非商业软件包可用于 fnirs 数据分析,例如, homer 17、nirs 大脑分析18或 spm用于 fnirs¹⁹。后者用于以下预处理步骤。有关如何执行这些步骤的详细信息, 请参阅工具箱手册。
   1. 将数据文件转换为 spm, 以实现 fnirs 数据格式。
   2. 通过按主窗口中的 "转换" 按钮, 使用修改后的啤酒-兰伯特定律计算氧 hb 和脱氧 hb 浓度变化。输入拍摄对象的年龄以及源与检测器之间的距离 (例如, 3 厘米)。接受氧化 hb 和脱氧 hb 波长 () 1 和2的摩尔吸收系数的默认值, 以及在1和2处的微分路径长度因子 (dpf) 的默认值。
   3. 通过选择 mara 按钮, 预处理血流动力学变化的时间序列, 以减少运动伪影 (有关 mara 算法的更多信息, 请参见 scholkman 等人.²⁰)。
   4. 通过选择 dct 按钮, 对时间序列进行预处理, 以减少缓慢漂移。
2. 错误的通道检测
   注意: 在 fnirs 数据预处理之前和/或之后, 可以执行不良的通道检测。在该协议中, 将检测不良通道和目视检查的不同客观标准结合起来。请注意, 拟议的客观标准清单并非详尽无遗。对于糟糕的通道检测, 使用了自写脚本 (对于技术计算软件, 请参阅材料表)。
   1. 排除多个连续样本没有信号变化的通道, 在绘制时间序列时, 该通道由一条扁线表示。
   2. 计算原始衰减数据的变异系数 cv = SD/mean*100。排除简历高于预定百分比的渠道 (例如, 10%; 例如, 见 van der kant等人.²¹)。
   3. 绘制信号的功率谱。如果在 1 hz 左右的信号频谱中没有可见的心跳, 如此频段中的功率增加所示, 则将通道排除在分析之外。
   4. 目视检查预处理前和预处理后或之后的所有数据。根据3.2.1 中描述的客观标准 (3.2.3) 以及噪声通道的主观视觉检测, 决定是否包括通道。
3. 脑间连接
   注: 可以区分两种不同的大脑连接估计类型: 量化连接强度的非定向估计数和旨在从数据中确定因果关系统计证据的估计数 22.这里的重点是小波变换一致性 (wtc), 这是一个广泛应用的非定向估计 firs 近脑连接。有几种用于计算 wtc 的非商业软件解决方案,例如, gr步化和同事²³或 as大批 24, 本协议中用于以下步骤。
   1. 在 as大批工具箱的 awco 函数中, 指定母小波 (例如, 广义莫尔斯小波及其参数 beta 和γ), 它用于通过连续小波将每个时间序列转换为时间和频域转型。
   2. 为 awco 函数中的时间和比例域指定平滑窗口类型 (例如, hanning 窗口) 和平滑窗口大小。
   3. 若要检查 wtc 系数的重要性并计算其p值, 请在 awco 函数中指定代用时间序列 (n ≥300) 和 arma 模型 (例如, ar (1)) 的数目。
   4. 利用步骤中指定的参数 3.3.1 3.3.3, 计算两个相应通道 (两个参与者中的同一通道) 的小波相干性。
   5. 根据以前的研究和对数据的目视检查, 选择一个感兴趣的频带, 在这个频段中, 与任务相关的大脑与大脑的同步预计会发生 (关于另一种方法, 请参见 nozawa等人.²⁵)。
   6. 计算每个通道中每个任务块和每个 dyad 的 wtc 系数的平均值和/或与任务相关的频段中重要 wtc 系数的百分比。使用此值作为大脑与大脑同步的结果度量, 以便进行进一步的统计分析 (有关详细信息, 请参见 reindl等人.¹¹)。
4. 随机对的比较
   注意: 为了验证结果, 我们建议将实际 dyads 的 wtc 与随机成人-子配对的 wtc 进行比较, 后者没有相互玩, 但执行了相同的实验任务。
   1. 计算没有一起玩但执行相同实验任务 (即随机对) 的参与者对的 wtc, 如 3.3. 中所述。选择随机对的数量 (例如, 每个条件为 300), 并为每个随机对计算 wtc。
   2. 比较随机对和实际对的相干性, 避免了伪同步性的检测。

结果

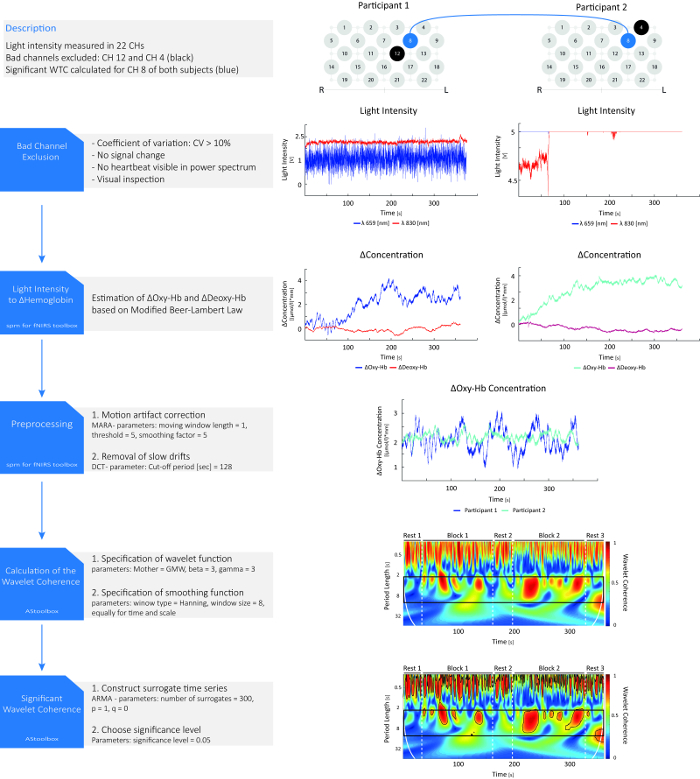

图 1显示了在合作条件下一个父子 dyad 的代表性数据。合作任务由三个30的休息块和两个任务块组成, 每个任务块有20个试验, 以交替的顺序呈现。在每次试验中, 参与者必须尽可能同时对信号做出反应, 以获得^{1 1}分。

图 ...

讨论

在这个协议中, 我们展示了如何进行 fnirs 超扫描实验和一种可能的方法来分析大脑对大脑的同步, 测量浓度变化的氧化 hb 和脱氧-hb 在两个受试者的额脑区域同时。fnirs 超扫描相对容易应用: 一个单一的 nirs 装置足以通过在两个主体之间分裂的光原来测量两个主体的大脑活动。因此, 不同设备之间不需要^{同步 1}。此外, 由于 fnirs 不需要严格的运动限制, 因此非常适合在自然环境和儿?...
