קיבוליות

Overview

מקור: יונג פ. חן, PhD, המחלקה לפיזיקה ואסטרונומיה, המכללה למדע, אוניברסיטת פרדו, מערב לאפייט, IN

ניסוי זה ישתמש קבלים מסחריים קבל צלחת מקבילה כדי להדגים את הרעיון של קיבוליות. קבל מאחסן מטענים הפוכים על שני מוליכים, למשל שני לוחות מתכת הפוכים, מה שמוביל להבדל פוטנציאלי (ירידת מתח) בין שני המנצחים. כמות המטען על כל מוליך היא פרופורציונלית לירידה זו במתח, עם הקיבול כגורם המידתיות. אם המתח משתנה עם הזמן, הזרם הזורם לתוך הקבל יהיה פרופורציונלי לקצב השינוי הזה, ושוב הקיבול הוא גורם המידתיות.

הקיבול של קבל הלוח המקביל הוא תוצר של קבוע דיאלקטרי עם המרחק בין הלוחות חלקי שטח הלוח. ניסוי זה ידגים את מידתיות המרחק על ידי הפקדת מטען כלשהו על הקבל ולאחר מכן באמצעות מטח דועך גבוה (אלקטרומטר) כדי לפקח על המתח בין הלוחות ככל שהמרחק גדל. שינוי המתח יהיה גם במעקב עם חומר דיאלקטרי, כגון צלחת פלסטיק מוכנס לתוך החלל בין לוחות המתכת.

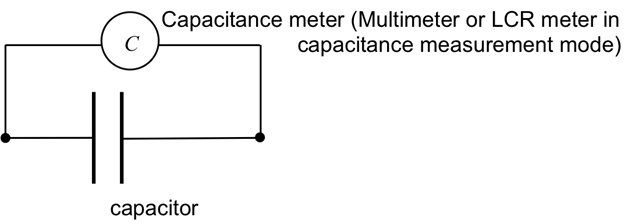

מד קיבוליות ישמש למדידת הקיבוליות באופן ישיר, כמו גם למדידת חיבורים מקבילים וסדרתיים של קבלים זמינים מסחרית וללמוד כיצד הקיבוליות הכוללת קשורה לקילוליות בודדת.

Procedure

1. טעינת קבל

  1. השג קבל מסחרי עם קיבוליות C = 470 μF (או ערך דומה כלשהו), מקור מתח ניתן לתכנות ומגבר (או רב-מטר שיכול למדוד זרם).

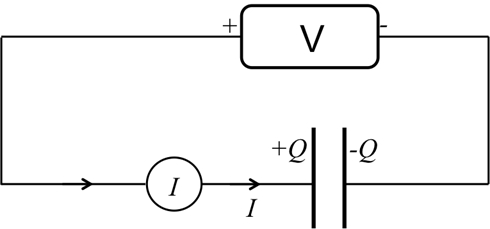

  2. כאשר מקור המתח מוגדר ל- 0 V, חבר את מסוף "+" של מקור המתח למסוף אחד של הקבל, עם המגבר שביניהם, וחבר את מסוף "−" של מקור המתח למסוף השני, כמו באיור 1. החיבור יכול להיעשות עם כבלים עם מלחציים או תקעים בננה לתוך מקבל יציאות על הקבל ומכשירים.
  3. החלף את מקור המתח מ- V 0 ל- 1 V (בערך 1 s), והתבונן בקריאה הנוכחית החולפת על מד המגבר. עשה את אותו ה

Log in or to access full content. Learn more about your institution’s access to JoVE content here

Results

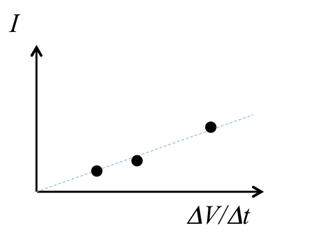

עבור קבל, חלקה של זרם I לעומת קצב הרמפה ΔV/ΔT היא ליניארית, כפי שמוצג באיור 7. מכיוון שהזרם הוא קצב השינוי ב- Q המטען במסוף מוליך אחד, זה משקף גם את הקשר הליניארי בין מטען Q למתח V עבור קבל (משוואה 1). השיפוע של הקו שווה לקיכוי הקבל (משוואה 2).

Log in or to access full content. Learn more about your institution’s access to JoVE content here

Application and Summary

בניסוי זה, הטעינה של קבל הודגמה, כאשר הזרם הוא תוצר של הקיבלות וקצב שינוי המתח. על ידי התבוננות כיצד המתח משתנה בהתחשב במטען קבוע, הדגמנו כיצד הקיבלות של קבל לוח מקביל משתנה עם ההפרדה ועם המדיום בין הצלחות.

מד הקיבולים יכול לשמש גם כדי למדוד ישירות את הקיבלות, ולקבוע את הקיבלו...
