This research was supported in part by a National Research Service Award (T32GM07616) from the National Institute of General Medical Sciences.

1. התקנה ניסיונית והכנת דוגמאות <ol style=";text-align:right;direction:rtl"><li style=";text-align:right;direction:rtl"> לפברק microtoroids באמצעות יתוגרפיה, תחריט, ונמס הליך כפי שתואר לעיל 6. לפברק microtoroids על גבי פרוסות סיליקון (שבב) שיש לי קוטר גדול של 80-100 מיקרומטר, וקוטר קטן של 2 מיקרומטר בדרך כלל. </li><li style=";text-align:right;direction:rtl"> להירגע בערך מטר של סיבים במצב יחיד אופטיים (125 חיפוי מיקרומטר, 4.3 מיקרומטר קוטר שדה במצב) מסליל הסיבים שלה. </li><li style=";text-align:right;direction:rtl"> באמצע החלק התיר של הסיבים האופטיים, להפשיט קטע קטן (2.5 סנטימטרים) של ציפוי הפולימר סביב הסיב האופטי באמצעות חשפניות תיל. הערה: זה הוא החלק מהסיבים האופטיים שישמשו לevanescently זוג אור לתוך microtoroid. </li><li style=";text-align:right;direction:rtl"> נקה את הסיבים הפשיטו עם אלכוהול isopropanol ומוך חופשי למחוק. </li><li style=";text-align:right;direction:rtl"> להחזיק חלק זה של הסיבים במקום באמצעות בעל סיבים עשוי מהדק מגנטי. </li><li style=";text-align:right;direction:rtl"> הסיבים הפשיטו דקים ל~ 500 ננומטר ידי meltinז ומושך באמצעות לפיד מימן ושני מנועי צעד נעים בכיוונים מנוגדים על 60 מיקרומטר / min. מקם את הסיבים האופטיים בתוך החלק העליון של הלהבה, שאמורה להיות ~ 10 מ&quot;מ גבוה. פסק למשוך הסיבים כאשר השידור דרך הסיבים מפסיק משתנה, אשר יכול להיות במעקב או חזותי (על ידי צפייה באור שמפוזר רוחבי ממצמוץ הסיבים לסירוגין) או על ידי חיבור הסיבים לphotodiode אשר מצורף לאוסצילוסקופ . </li><li style=";text-align:right;direction:rtl"> קליב קצה אחד של הסיבים האופטיים ולהכניס אותו לתוך מתאם סיבים חשוף. הנח הקצה הזה של הסיבים לקלט של photoreceiver. </li><li style=";text-align:right;direction:rtl"> כמה סיבי הקצה השני של סליל הסיבים לליזר באמצעות מצמד סיבים אופטי. </li><li style=";text-align:right;direction:rtl"> מניחים את שבב microtoroid על גבי בעל מדגם (פלדת אל-חלד, 37.8 מ&quot;מ x 6.4 מ&quot;מ x 3.2 מ&quot;מ) או באמצעות אפוקסי או סרט דו צדדי. </li><li style=";text-align:right;direction:rtl"> הר בעל מדגם על גבי שלב מיצוב שכולל של ננו-הבלטה 3-ציר (nשלב anocube) (ראה רשימת ציוד) על גבי מיקרומטר 3-ציר. לבצע את כל הניסויים על שולחן אופטי מבודד פניאומטית כדי למזער תנודות. </li><li style=";text-align:right;direction:rtl"> עמדה גסה שבב המדגם באמצעות מיקרומטר 3-הציר. </li><li style=";text-align:right;direction:rtl"> יישר מקביל שבב המכיל microtoroid לסיבים האופטיים באמצעות ננו-positioner. הערה: יישר את microtoroid במרחק של אורך גל אחד של אור הקלט (~ 633 ננומטר). להדמיה של תהליך זה משתמש בשתי עמודות הדמיה (צינור עם עדשה ומצלמה אובייקטיביות, לראות את רשימת ציוד) ממוקם בחלק העליון ובצד של השבב. </li><li style=";text-align:right;direction:rtl"> לייעל את הקיטוב של אור הלייזר המכוון דרך הסיבים האופטיים באמצעות בקר קיטוב ב- קו (ראה רשימת ציוד) עם ידית כדי להתאים את הקיטוב. הערה: קיטוב אופטימלי מושגת כאשר לטבול הנמדד בהעברת הסיב האופטי מופיע הצר. שים לב לטבול זה על אוסצילוסקופ (ראה שלב 2.2 לפרטים נוספים). </li><li style=";text-align:right;direction:rtl"> לִבנוֹתמדגם קאמרי ידי epoxying coverslip זכוכית על הבמה המדגם באמצעות שקופיות מיקרוסקופ הזכוכית כspacer. הערה: מארז פרספקס מכסה את כל ההתקנה עשוי להיות שימושי עבור מזעור זרמי אוויר. פתח קטן יש להשאיר כדי לאפשר פתרון להישאב בבאמצעות צינורות. </li><li style=";text-align:right;direction:rtl"> תרמית לאזן השעיות חלקיק או תמיסות מימיות מולקולה בודדת ל≥ 1 שעה באמבט מים RT (~ 500 מיליליטר). הערה: דוגמאות מדוללות לריכוז הרצוי בצינורות microcentrifuge באמצעות המאגרים הקשורים צוינו מהיצרן, למשל, PBS או HEPES. אם אין אירועים מחייבים מזוהים, להגדיל את ריכוז מלח למאגר. </li><li style=";text-align:right;direction:rtl"> חלקיקי מערבולת המכילים פתרונות קצרים (1 מיליליטר) ל~ 2 שניות. </li><li style=";text-align:right;direction:rtl"> הזרק פתרונות חלקיקים המכילים לתוך תא המדגם של 1 מיליליטר / דקה באמצעות משאבת מזרק 1 מיליליטר. </li><li style=";text-align:right;direction:rtl"> לאחר המדגם קאמרי מילא, לכבות את משאבת המזרק. </li><li style=";text-align:right;direction:rtl"> המתן 30 שניות לפני שנתוני הקלטה כדי למזעראת ההשפעות של תנודות מכאניות הנובעות מזרימת נוזל שיכול להשפיע על המדידה. </li></ol> נעילת 2. תדר <ol style=";text-align:right;direction:rtl"><li style=";text-align:right;direction:rtl"> Re-זוג toroid לסיבים האופטיים על ידי הזזת בעל המדגם עם nanopositioner, כי הצימוד יופרע בשל ההזרקה של נוזל. </li><li style=";text-align:right;direction:rtl"> אתר את גל התהודה של microtoroid ידי סריקת לייזר קלט מבוקר מחשב באמצעות מגוון רחב של אורכי גל. לבצע שלב זה על ידי שליחת אות מתח צורת גל משולשת לאלמנט פיזואלקטריים בתוך בקר הלייזר המסדיר את אורך הגל של הלייזר. לבצע ניסויים באמצעות אור הנראה (635 ננומטר ± 2.5 ננומטר) כפי שיש קליטה נמוכה של אור במים באורך גל זה. </li><li style=";text-align:right;direction:rtl"> מדוד את העברת האור דרך הסיבים האופטיים על ידי חיבור הפלט של הסיבים האופטיים לphotoreceiver אוטומטי מאוזנת. חבר את הפלט של photoreceiver לאוסצילוסקופ באמצעות כבל BNC. שים לב on אוסצילוסקופ כי באורך גל התהודה של microtoroid, שידור דרך הסיב האופטי טיפות. </li><li style=";text-align:right;direction:rtl"> צרף את הפלט של photoreceiver לכניסה הראשית של תדירות נעילת בקר משוב (ראה רשימת ציוד) באמצעות כבל. </li><li style=";text-align:right;direction:rtl"> הפעל את בקר משוב תדירות נעילה במצב נעילה אוטומטית באמצעות שיא העליון של נעילה עם תדר רעד של 2 קילוהרץ והמשרעת של תנודה אורך גל של 19 FM. באופן אמפירי להגדיר את ההגדרות יחסיות-נפרד נגזרות בחלון התוכנה באמצעות כללי כוונון זיגלר-ניקולס 14. הערה: ערכים אלה צריכים להיות מוגדרים רק פעם אחת בתחילת כל הניסויים. </li><li style=";text-align:right;direction:rtl"> Auto-לנעול את אורך הגל של הלייזר לגל התהודה של microtoroid. לבצע שלב זה לאחר מילוי המדגם קאמרי. הערה: אם שינוי אורך הגל גדול מדי, אז בקר המשוב יאבד מנעול ולעבור באופן אוטומטי למצב סריקה כדי לאתר את מיקום אורך גל תהודה. OC זהכלאיים לגל עובר גדולים יותר מכ אחד linewidth (לפחות 600 FM עבור כל המערכות נחקרו כאן). </li><li style=";text-align:right;direction:rtl"> להקליט את הפלט של בקר המשוב על 20 קילוהרץ באמצעות כרטיס רכישת נתונים 24 סיביות. לייצא את הנתונים כקובץ טקסט באמצעות תוכנת רכישת נתונים. </li></ol> 3. עיבוד נתונים וניתוח <ol style=";text-align:right;direction:rtl"><li style=";text-align:right;direction:rtl"> התמרת פורייה נתונים בMATLAB. </li><li style=";text-align:right;direction:rtl"> נמוך לעבור את הנתונים באמצעות מסנן &quot;לבנים-קיר&quot; עם הפסקת בkHz 1 כדי להסיר את תדר הרעד שהוטל של 2 קילוהרץ (ראה נוסף קוד קובץ 1 צילום המסך). </li><li style=";text-align:right;direction:rtl"> המחשוב ברמה גבוהה לסנן את הנתונים באמצעות גודל חלון של 16 הרץ. הערה: זה נעשה כדי להסיר מקורות ידועים של רעש, במקרה זה, רעש 60 הרץ קו אלקטרוני וההרמוניות שלה, כמו גם 100 הרץ (מגיע מהנהג הלייזר) וההרמוניות שלה (ראה נוסף קוד קובץ 1 צילום המסך). </li><li style=";text-align:right;direction:rtl"> פורייה הפוך להמיר את הנתונים חזרה לתחום הזמן. </li><li style=";text-align:right;direction:rtl"> מסנן חציון נתונים באמצעות חלוןגודל של 1,001 דגימות (ראה נוסף קוד קובץ צילום המסך 2). </li><li style=";text-align:right;direction:rtl"> אתר שינויי צעד באורך גל התהודה באמצעות אלגוריתם הצעד-מציאת של et al Kerssemakers. 15. </li><li style=";text-align:right;direction:rtl"> צור היסטוגרמות של משרעת של כל צעד מחייב. </li><li style=";text-align:right;direction:rtl"> חישוב גודל חלקיקים באמצעות משוואה. (1) (ראה דיון). </li></ol>

<ol>
	<li>Lu, T., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=High+sensitivity+nanoparticle+detection+using+optical+microcavities.">High sensitivity nanoparticle detection using optical microcavities.</a> Proc. Natl. Acad. Sci. U. S. A. 108, 5976-5979 (2011).</li><li>Su, J., Goldberg, A. F. G., Stoltz, B. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Label-free+detection+of+single+nanoparticles+and+biological+molecules+using+microtoroid+optical+resonators.">Label-free detection of single nanoparticles and biological molecules using microtoroid optical resonators.</a> Light: Science and Applications. , (2016).</li><li>Knight, A. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=.">.</a> Single molecule biology. , (2009).</li><li>Jonsson, U., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Real-time+biospecific+interaction+analysis+using+surface+plasmon+resonance+and+a+sensor+chip+technology.">Real-time biospecific interaction analysis using surface plasmon resonance and a sensor chip technology.</a> BioTechniques. 11, 620-627 (1991).</li><li>Vollmer, F., Arnold, S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Whispering-gallery-mode+biosensing:+label-free+detection+down+to+single+molecules.">Whispering-gallery-mode biosensing: label-free detection down to single molecules.</a> Nat. Methods. 5, 591-596 (2008).</li><li>Armani, D. K., Kippenberg, T. J., Spillane, S. M., Vahala, K. J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Ultra-high-Q+toroid+microcavity+on+a+chip.">Ultra-high-Q toroid microcavity on a chip.</a> Nature. 421, 925-928 (2003).</li><li>Vahala, K. J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Optical+microcavities.">Optical microcavities.</a> Nature. 424, 839-846 (2003).</li><li>Arnold, S., Khoshsima, M., Teraoka, I., Holler, S., Vollmer, F. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Shift+of+whispering-gallery+modes+in+microspheres+by+protein+adsorption.">Shift of whispering-gallery modes in microspheres by protein adsorption.</a> Opt. Lett. 28, 272-274 (2003).</li><li>Vollmer, F., Arnold, S., Keng, D. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Single+virus+detection+from+the+reactive+shift+of+a+whispering-gallery+mode.">Single virus detection from the reactive shift of a whispering-gallery mode.</a> Proc. Natl. Acad. Sci. U. S. A. 105, 20701-20704 (2008).</li><li>He, L., Ozdemir, S. K., Zhu, J., Kim, W., Yang, L. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Detecting+single+viruses+and+nanoparticles+using+whispering+gallery+microlasers.">Detecting single viruses and nanoparticles using whispering gallery microlasers.</a> Nat Nano. 6, 428-432 (2011).</li><li>Dantham, V. R., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Label-free+detection+of+single+protein+using+a+nanoplasmonic-photonic+hybrid+microcavity.">Label-free detection of single protein using a nanoplasmonic-photonic hybrid microcavity.</a> Nano Lett. 13, 3347-3351 (2013).</li><li>Baaske, M. D., Foreman, M. R., Vollmer, F. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Single-molecule+nucleic+acid+interactions+monitored+on+a+label-free+microcavity+biosensor+platform.">Single-molecule nucleic acid interactions monitored on a label-free microcavity biosensor platform.</a> Nat Nanotechnol. 9, 933-939 (2014).</li><li>Su, J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Label-Free+Single+Exosome+Detection+Using+Frequency-Locked+Microtoroid+Optical+Resonators.">Label-Free Single Exosome Detection Using Frequency-Locked Microtoroid Optical Resonators.</a> ACS Photonics. (9), 1241-1245 (2015).</li><li>&#197;str&#246;m, K. J., Murray, R. M. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=.">.</a> Feedback systems : an introduction for scientists and engineers. , (2008).</li><li>Kerssemakers, J. W., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Assembly+dynamics+of+microtubules+at+molecular+resolution.">Assembly dynamics of microtubules at molecular resolution.</a> Nature. 442, 709-712 (2006).</li><li>Su, T. -. T. J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=.">.</a> Label-free detection of single biological molecules using microtoroid optical resonators. , (2014).</li></ol>

The authors declare that they have no competing financial interests.

כחלקיקים נקשר, גל התהודה (λ) של עליות toroid. אם חלקיק מסיר את חבלים מעל, גל התהודה יורד בהתאמה (אירוע צעד למטה). קוטר החלקיקים (ד) ניתן לקבוע באמצעות היסטוגרמות של משרעת של כל שלב אורך גל. הגובה של כל שלב אורך גל משתנה בהתאם לשינויים בגודל של החלקיקים הכבולים ובשל ?...

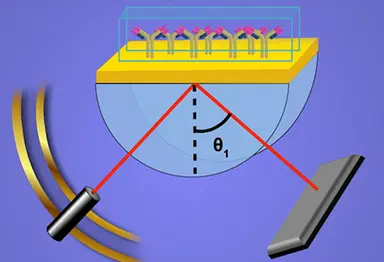

ניסויי זיהוי מולקולה בודדים הם שימושיים להפחתת כמות אנליטי המשמשת בחיישנים, לגילוי מוקדם של מחלה, ולבדיקת התכונות הבסיסיות של מולקולות 3. ניסויים כאלה בדרך כלל מבוצעים באמצעות תוויות, לעומת זאת, תוויות לא תמיד ניתן להשיג לחלבון מסוים, להגדיל את העלות, יכול להפריע האירועים הנחקרים, ויכולות להיות לא נוח, במיוחד בזמן אמת באתר ניסויים או נקודה-של- אבחון טיפול. תקן הזהב הנוכחי לbiosensing ללא תווית הוא תהודת plasmon פני השטח 4, עם זאת יש לי מערכות תהודת plasmon פני השטח המסחרית בדרך כלל גבול תחתון אופייני לזיהוי על סדר ננומטר. לאחרונה, תהודה אופטית צמחה כטכנולוגיה מבטיחה לbiodetection מולקולה בודדת ללא תווית 5. בהתבסס על הטווח הארוך (NS) תהודה עבודה אופטית כליאה של 6,7 אור. האור הוא evanescentlyבשילוב למכשירים אלה בדרך כלל באמצעות סיב אופטי. כאשר אורך הגל של האור עובר הסיבים תואם את אורך גל התהודה של המהוד, להדליק יעילות זוגות למהוד. אור שילוב זה לגמרי פנימי משקף בתוך החלל של מהוד יצירת שדה חלוף בקרבת ההיקף של המהוד. כחלקיקים להיכנס לתחום ולאגד חלוף למהוד, גל התהודה של שינויי המהוד באופן יחסי להיקף החלקיקים 8. במונחים של יכולת איתור, תהודה microsphere שקודם לכן שימשה לזיהוי שפעת יחידה חלקיקי נגיף (100 ננומטר) 9,10. לאחרונה, תהודה אופטית microsphere plasmonically משופר כבר משמשת לאיתור סרום שור יחיד אלבומין מולקולות 11 וoligonucleotides 8-Mer 12, לעומת זאת גישה זו מגבילה את האזור ללכוד חלקיקי 0.3 מיקרומטר 2 לדהסְגָן. חיישנים גדולים יותר באזור ללכוד הם אידיאליים למקסם את הסיכוי לגילוי חלקיקים. טכנולוגיות נוכחית מבוסס פתרון ללא תווית biosensing עם אזורי לכידה (&gt; 100 מיקרומטר 2) גדולים היו מוגבלות לגילוי חלקיקי פוליסטירן ≥ 25 ננומטר. פיתחנו מערכת ללא תווית biosensing המבוססת על טכנולוגית מהוד אופטית הידוע בתדר נעילה אופטי לוחש חלוף מהוד (פרח) 13 (איור 1), כי הוא מסוגל זיהוי של מולקולות בודדות בפתרון הזמן נפתרה. פרח משתמש החיים פוטון הארוכים של תהודה אופטית microtoroid בשילוב עם בקרת תדר נעילת משוב, זיהוי מאוזן, וסינון חישובית לאיתור חלקיקים קטנים עד מולקולות חלבון בודדות. השימוש בנעילת תדר מאפשרת המערכת תמיד לעקוב אחר תהודת ההסטה של ​​microtoroid כחלקיקים לאגד, ללא הצורך לטאטא או לסרוק את אורך גל הלייזר עלטווחים גדולים. העקרונות של פרח יכולים לשמש כדי לשפר את יכולות זיהוי של טכניקות אחרות, כוללים שיפור plasmonic. בדברים שלהלן, ההליכים לביצוע פרח מתוארים.

<table><tbody><tr><td>Tunable diode laser</td><td>Newport</td><td>TLB-6300</td><td></td></tr><tr><td>Laser controller</td><td>Newport</td><td>TLB-6300-LN</td><td></td></tr><tr><td>Frequency locking feedback controller</td><td>Toptica Photonics</td><td>Digilock 110</td><td></td></tr><tr><td>Auto-balanced photoreceiver</td><td>Newport</td><td>Model 2007</td><td></td></tr><tr><td>In-line polarization controller</td><td>General Photonics</td><td>PLC-003-S-90</td><td></td></tr><tr><td>24-bit data acquisition card</td><td>National Instruments</td><td>NI-PCI-4461</td><td></td></tr><tr><td>Recombinant human interleukin-2</td><td>Pierce Biotechnology</td><td>R201520</td><td></td></tr><tr><td>20 nm polystyrene beads</td><td>Thermo Scientific</td><td>3020A</td><td></td></tr><tr><td>NanoCube XYZ Piezo Stage</td><td>Physik Instrumente</td><td>P-611.3</td><td></td></tr><tr><td>Optical table</td><td>Newport</td><td>VH3660W-OPT</td><td></td></tr><tr><td>Objective lens for imaging column</td><td>Navitar Machine Vision</td><td>1-60228</td><td></td></tr><tr><td>Imaging column (adaptor tube)</td><td>Navitar Machine Vision</td><td>1-60228</td><td></td></tr><tr><td>High-Res CCD camera for imaging column</td><td>Edmund Industrial Optics</td><td>NT39244</td><td></td></tr></tbody></table>

label-free single molecule detection using microtoroid optical resonators

יש גילוי ריכוזים קטנים של מולקולות עד לגבול המולקולה הבודד השפעה על תחומים כגון גילוי מוקדם של מחלה, ומחקרים בסיסיים בהתנהגות של מולקולות. שיטות לזיהוי מולקולה בודדות נפוצות לנצל תוויות כגון תגי ניאון או נקודות קוונטיות, לעומת זאת, תוויות לא תמיד זמינות, להגדיל את העלות ומורכבות, ויכולות להפריע האירועים נחקר. תהודה אופטית צמחה כאמצעי מבטיח לזהות מולקולות בודדות ללא השימוש בתוויות. נכון לעכשיו החלקיקים הקטנים ביותר שזוהו על ידי מערכת שאינה plasmonically משופרת חשופה אופטית מהוד בפתרון הוא תחום פוליסטירן 25 ננומטר 1. פיתחנו טכניקה המכונית תדר נעילה אופטי לוחש חלוף מהוד (פרח) שיכול לעלות ממגבלה זו ולהשיג זיהוי מולקולה בודד ללא תווית בתמיסה מימית 2. כעוצמת אות מאזניים עם חלקיקי נפח, העבודה שלנו מייצגת improveme 100x&gt;NT ביחס האות לרעש (SNR) על המצב הנוכחי של האמנות. כאן הנהלים מאחורי הפרחים מוצגים במאמץ להגדיל את השימוש שלה בתחום.

חלקיקים מחייבים אירועים נראים בבירור כשינויי צעד כמו באורך גל התהודה של microtoroid לאורך הזמן (איור 2 א). הגבהים של צעדים אלה מוצגים כהיסטוגרמה באיור 2. איורים 2-4 להראות עקבות נציג המחייב של exosomes (nanovesicles), חרוזים סיליקה 5 ננומטר, ואינטרלויקין -2 מול...

Watch this Scientific Journal Video about Label-free Single Molecule Detection Using Microtoroid Optical Resonators at JoVE.com

Label-free Single Molecule Detection Using Microtoroid Optical Resonators

We have developed a label-free biosensing system based on optical resonator technology known as Frequency Locking Optical Whispering Evanescent Resonator (FLOWER) that is capable of detecting single molecules in solution. Here the procedures behind this work are described and presented.

ללא תווית מולקולה בודדת איתור באמצעות תהודה אופטית Microtoroid

Detecting small concentrations of molecules down to the single molecule limit has impact on areas such as early detection of disease, and fundamental ...

label-free-single-molecule-detection-using-microtoroid-optical

Research

JoVE Journal

Bioengineering

9.2K Views.  California Institute of Technology. We have developed a label-free biosensing system based on optical resonator technology known as Frequency Locking Optical Whispering Evanescent Resonator (FLOWER) that is capable of detecting single molecules in solution. Here the procedures behind this work are described and presented.

Video: Label-free Single Molecule Detection Using Microtoroid Optical Resonators

Fabrication of Silica Ultra High Quality Factor Microresonators

Whispering gallery resonant cavities confine light in circular orbits at their periphery.1-2 The photon storage lifetime in the cavity, quantified by the quality factor (Q) of the cavity, can be in excess of 500ns for cavities with Q factors above 100 million. As a result of their low material losses, silica microcavities have demonstrated some of the longest photon lifetimes to date1-2. Since a portion of the circulating light extends outside the resonator, these devices can also be used to probe the surroundings. This interaction has enabled numerous experiments in biology, such as single molecule biodetection and antibody-antigen kinetics, as well as discoveries in other fields, such as development of ultra-low-threshold microlasers, characterization of thin films, and cavity quantum electrodynamics studies.3-7
The two primary silica resonant cavity geometries are the microsphere and the microtoroid. Both devices rely on a carbon dioxide laser reflow step to achieve their ultra-high-Q factors (Q&gt;100 million).1-2,8-9 However, there are several notable differences between the two structures. Silica microspheres are free-standing, supported by a single optical fiber, whereas silica microtoroids can be fabricated on a silicon wafer in large arrays using a combination of lithography and etching steps. These differences influence which device is optimal for a given experiment.
Here, we present detailed fabrication protocols for both types of resonant cavities. While the fabrication of microsphere resonant cavities is fairly straightforward, the fabrication of microtoroid resonant cavities requires additional specialized equipment and facilities (cleanroom). Therefore, this additional requirement may also influence which device is selected for a given experiment.
Introduction
An optical resonator efficiently confines light at specific wavelengths, known as the resonant wavelengths of the device. 1-2 The common figure of merit for these optical resonators is the quality factor or Q. This term describes the photon lifetime (&tau;o) within the resonator, which is directly related to the resonator's optical losses. Therefore, an optical resonator with a high Q factor has low optical losses, long photon lifetimes, and very low photon decay rates (1/&tau;o). As a result of the long photon lifetimes, it is possible to build-up extremely large circulating optical field intensities in these devices. This very unique property has allowed these devices to be used as laser sources and integrated biosensors.10
A unique sub-class of resonators is the whispering gallery mode optical microcavity. In these devices, the light is confined in circular orbits at the periphery. Therefore, the field is not completely confined within the device, but evanesces into the environment. Whispering gallery mode optical cavities have demonstrated some of the highest quality factors of any optical resonant cavity to date.9,11 Therefore, these devices are used throughout science and engineering, including in fundamental physics studies and in telecommunications as well as in biodetection experiments. 3-7,12
Optical microcavities can be fabricated from a wide range of materials and in a wide variety of geometries. A few examples include silica and silicon microtoroids, silicon, silicon nitride, and silica microdisks, micropillars, and silica and polymer microrings.13-17 The range in quality factor (Q) varies as dramatically as the geometry. Although both geometry and high Q are important considerations in any field, in many applications, there is far greater leverage in boosting device performance through Q enhancement. Among the numerous options detailed previously, the silica microsphere and the silica microtoroid resonator have achieved some of the highest Q factors to date.1,9 Additionally, as a result of the extremely low optical loss of silica from the visible through the near-IR, both microspheres and microtoroids are able to maintain their Q factors over a wide range of testing wavelengths.18 Finally, because silica is inherently biocompatible, it is routinely used in biodetection experiments.
In addition to high material absorption, there are several other potential loss mechanisms, including surface roughness, radiation loss, and contamination loss.2 Through an optimization of the device size, it is possible to eliminate radiation losses, which arise from poor optical field confinement within the device. Similarly, by storing a device in an appropriately clean environment, contamination of the surface can be minimized. Therefore, in addition to material loss, surface scattering is the primary loss mechanism of concern.2,8
In silica devices, surface scattering is minimized by using a laser reflow technique, which melts the silica through surface tension induced reflow. While spherical optical resonators have been studied for many years, it is only with recent advances in fabrication technologies that researchers been able to fabricate high quality silica optical toroidal microresonators (Q&gt;100 million) on a silicon substrate, thus paving the way for integration with microfluidics.1
The present series of protocols details how to fabricate both silica microsphere and microtoroid resonant cavities. While silica microsphere resonant cavities are well-established, microtoroid resonant cavities were only recently invented.1 As many of the fundamental methods used to fabricate the microsphere are also used in the more complex microtoroid fabrication procedure, by including both in a single protocol it will enable researchers to more easily trouble-shoot their experiments.

We describe the use of a carbon dioxide laser reflow technique to fabricate silica resonant cavities, including free-standing microspheres and on-chip microtoroids. The reflow method removes surface imperfections, allowing long photon lifetimes within both devices. The resulting devices have ultra high quality factors, enabling applications ranging from telecommunications to biodetection.

ייצור של אולטרה סיליקה Microresonators באיכות גבוהה פקטור

Whispering gallery resonant cavities confine light in circular orbits at their periphery.1-2 The photon storage lifetime in the cavity, quantified by the ...

Engineering

Optical Trapping of Nanoparticles

Optical trapping is a technique for immobilizing and manipulating small objects in a gentle way using light, and it has been widely applied in trapping and manipulating small biological particles. Ashkin and co-workers first demonstrated optical tweezers using a single focused beam1. The single beam trap can be described accurately using the perturbative gradient force formulation in the case of small Rayleigh regime particles1. In the perturbative regime, the optical power required for trapping a particle scales as the inverse fourth power of the particle size. High optical powers can damage dielectric particles and cause heating. For instance, trapped latex spheres of 109 nm in diameter were destroyed by a 15 mW beam in 25 sec1, which has serious implications for biological matter2,3.
A self-induced back-action (SIBA) optical trapping was proposed to trap 50 nm polystyrene spheres in the non-perturbative regime4. In a non-perturbative regime, even a small particle with little permittivity contrast to the background can influence significantly the ambient electromagnetic field and induce a large optical force. As a particle enters an illuminated aperture, light transmission increases dramatically because of dielectric loading. If the particle attempts to leave the aperture, decreased transmission causes a change in momentum outwards from the hole and, by Newton's Third Law, results in a force on the particle inwards into the hole, trapping the particle. The light transmission can be monitored; hence, the trap can become a sensor. The SIBA trapping technique can be further improved by using a double-nanohole structure.
The double-nanohole structure has been shown to give a strong local field enhancement5,6. Between the two sharp tips of the double-nanohole, a small particle can cause a large change in optical transmission, thereby inducing a large optical force. As a result, smaller nanoparticles can be trapped, such as 12 nm silicate spheres7 and 3.4 nm hydrodynamic radius bovine serum albumin proteins8. In this work, the experimental configuration used for nanoparticle trapping is outlined. First, we detail the assembly of the trapping setup which is based on a Thorlabs Optical Tweezer Kit. Next, we explain the nanofabrication procedure of the double-nanohole in a metal film, the fabrication of the microfluidic chamber and the sample preparation. Finally, we detail the data acquisition procedure and provide typical results for trapping 20 nm polystyrene nanospheres.

The following setup approach details low power optical trapping of dielectric nanoparticles using a double-nanohole in metal film.

לכידה אופטית של חלקיקים

Optical trapping is a technique for immobilizing and manipulating small objects in a gentle way using light, and it has been widely applied in trapping ...

Synthesis and Operation of Fluorescent-core Microcavities for Refractometric Sensing

This paper discusses fluorescent core microcavity-based sensors that can operate in a microfluidic analysis setup. These structures are based on the formation of a fluorescent quantum-dot (QD) coating on the channel surface of a conventional microcapillary. Silicon QDs are especially attractive for this application, owing in part to their negligible toxicity compared to the II-VI and II-VI compound QDs, which are legislatively controlled substances in many countries. While the ensemble emission spectrum is broad and featureless, an Si-QD film on the channel wall of a capillary features a set of sharp, narrow peaks in the fluorescence spectrum, corresponding to the electromagnetic resonances for light trapped within the film. The peak wavelength of these resonances is sensitive to the external medium, thus permitting the device to function as a refractometric sensor in which the QDs never come into physical contact with the analyte. The experimental methods associated with the fabrication of the fluorescent-core microcapillaries are discussed in detail, as well as the analysis methods. Finally, a comparison is made between these structures and the more widely investigated liquid-core optical ring resonators, in terms of microfluidic sensing capabilities.

Fluorescent-core microcavity sensors employ a high-index quantum-dot coating in the channel of silica microcapillaries. Changes in the refractive index of fluids pumped into the capillary channel cause shifts in the microcavity fluorescence spectrum that can be used to analyze the channel medium.

סינתזה והפעלה של microcavities פלורסנט ליבות לחישת Refractometric

This paper discusses  fluorescent core microcavity-based sensors that can operate in a microfluidic  analysis setup. These structures are based on the ...

Implementation of a Reference Interferometer for Nanodetection

A thermally and mechanically stabilized fiber interferometer suited for examining ultra-high quality factor microcavities is fashioned. After assessing its free spectral range (FSR), the module is put in parallel with a fiber taper-microcavity system and then calibrated through isolating and eliminating random shifts in the laser frequency (i.e. laser jitter noise). To realize the taper-microcavity junction and to maximize the optical power that is transferred to the resonator, a single-mode optical fiber waveguide is pulled. Solutions containing polystyrene nanobeads are then prepared and flown to the microcavity in order to demonstrate the system&#8217;s ability to sense binding to the surface of the microcavity. Data is post-processed via adaptive curve fitting, which allows for high-resolution measurements of the quality factor as well as the plotting of time-dependent parameters, such as resonant wavelength and split frequency shifts. By carefully inspecting steps in the time-domain response and shifting in the frequency-domain response, this instrument can quantify discrete binding events.

A reference interferometer technique, which is designed to remove undesirable laser jitter noise for nanodetection, is utilized for probing an ultra-high quality factor microcavity. Instructions for assembly, setup, and data acquisition are provided, alongside the measurement process for specifying the cavity quality factor.

יישום של אינטרפרומטר הפניה לNanodetection

A thermally and mechanically stabilized fiber interferometer suited for examining ultra-high quality factor microcavities is fashioned. After assessing ...

Fabrication and Testing of Microfluidic Optomechanical Oscillators

Cavity optomechanics experiments that parametrically couple the phonon modes and photon modes have been investigated in various optical systems including microresonators. However, because of the increased acoustic radiative losses during direct liquid immersion of optomechanical devices, almost all published optomechanical experiments have been performed in solid phase. This paper discusses a recently introduced hollow microfluidic optomechanical resonator. Detailed methodology is provided to fabricate these ultra-high-Q microfluidic resonators, perform optomechanical testing, and measure radiation pressure-driven breathing mode and SBS-driven whispering gallery mode parametric vibrations. By confining liquids inside the capillary resonator, high mechanical- and optical- quality factors are simultaneously maintained.

Parametric optomechanical excitations have recently been experimentally demonstrated in microfluidic optomechanical resonators by means of optical radiation pressure and stimulated Brillouin scattering. This paper describes the fabrication of these microfluidic resonators along with methodologies for generating and verifying optomechanical oscillations.

ייצור ובדיקה של מתנדים optomechanical Microfluidic

Cavity optomechanics experiments that parametrically couple the phonon modes and photon modes have been investigated in various optical systems including ...

Attaching Biological Probes to Silica Optical Biosensors Using Silane Coupling Agents

In order to interface with biological environments, biosensor platforms, such as the popular Biacore system (based on the Surface Plasmon Resonance (SPR) technique), make use of various surface modification techniques, that can, for example, prevent surface fouling, tune the hydrophobicity / hydrophilicity of the surface, adapt to a variety of electronic environments, and most frequently, induce specificity towards a target of interest.1-5 These techniques extend the functionality of otherwise highly sensitive biosensors to real-world applications in complex environments, such as blood, urine, and wastewater analysis.2,6-7 While commercial biosensing platforms, such as Biacore, have well-understood, standard techniques for performing such surface modifications, these techniques have not been translated in a standardized fashion to other label-free biosensing platforms, such as Whispering Gallery Mode (WGM) optical resonators.8-9
WGM optical resonators represent a promising technology for performing label-free detection of a wide variety of species at ultra-low concentrations.6,10-12 The high sensitivity of these platforms is a result of their unique geometric optics: WGM optical resonators confine circulating light at specific, integral resonance frequencies.13 Like the SPR platforms, the optical field is not totally confined to the sensor device, but evanesces; this "evanescent tail" can then interact with species in the surrounding environment. This interaction causes the effective refractive index of the optical field to change, resulting in a slight, but detectable, shift in the resonance frequency of the device. Because the optical field circulates, it can interact many times with the environment, resulting in an inherent amplification of the signal, and very high sensitivities to minor changes in the environment.2,14-15
To perform targeted detection in complex environments, these platforms must be paired with a probe molecule (usually one half of a binding pair, e.g. antibodies / antigens) through surface modification.2 Although WGM optical resonators can be fabricated in several geometries from a variety of material systems, the silica microsphere is the most common. These microspheres are generally fabricated on the end of an optical fiber, which provides a "stem" by which the microspheres can be handled during functionalization and detection experiments. Silica surface chemistries may be applied to attach probe molecules to their surfaces; however, traditional techniques generated for planar substrates are often not adequate for these three-dimensional structures, as any changes to the surface of the microspheres (dust, contamination, surface defects, and uneven coatings) can have severe, negative consequences on their detection capabilities. Here, we demonstrate a facile approach for the surface functionalization of silica microsphere WGM optical resonators using silane coupling agents to bridge the inorganic surface and the biological environment, by attaching biotin to the silica surface.8,16 Although we use silica microsphere WGM resonators as the sensor system in this report, the protocols are general and can be used to functionalize the surface of any silica device with biotin.

Biosensors interface with complex, biological environments and perform targeted detection by combining highly sensitive sensors with highly specific probes attached to the sensor via surface modification. Here, we demonstrate the surface functionalization of silica optical sensors with biotin using silane coupling agents to bridge the sensor and the biological environment.

הוספת בדיקות ביולוגיות Biosensors סיליקה אופטי באמצעות סוכני צימוד silane

In order to interface with biological environments, biosensor platforms, such as the popular Biacore system (based on the Surface Plasmon Resonance (SPR) ...

Fabrication and Operation of a Nano-Optical Conveyor Belt

The technique of using focused laser beams to trap and exert forces on small particles has enabled many pivotal discoveries in the nanoscale biological and physical sciences over the past few decades. The progress made in this field invites further study of even smaller systems and at a larger scale, with tools that could be distributed more easily and made more widely available. Unfortunately, the fundamental laws of diffraction limit the minimum size of the focal spot of a laser beam, which makes particles smaller than a half-wavelength in diameter hard to trap and generally prevents an operator from discriminating between particles which are closer together than one half-wavelength. This precludes the optical manipulation of many closely-spaced nanoparticles and&#160;limits the&#160;resolution of optical-mechanical systems. Furthermore, manipulation using focused beams requires beam-forming or steering optics, which can be very bulky and expensive. To address these limitations in the system scalability of conventional optical trapping our lab has devised an alternative technique which utilizes near-field optics to move particles across a chip. Instead of focusing laser beams in the far-field, the optical near field of plasmonic resonators produces the necessary local optical intensity enhancement to overcome the restrictions of diffraction and manipulate particles at higher resolution. Closely-spaced resonators produce strong optical traps which can be addressed to mediate the hand-off of particles from one to the next in a conveyor-belt-like fashion. Here, we describe how to design and produce a conveyor belt using a gold surface patterned with plasmonic C-shaped resonators and how to operate it with polarized laser light to achieve super-resolution nanoparticle manipulation and transport. The nano-optical conveyor belt chip can be produced using lithography techniques and easily packaged and distributed.

The scalability and resolution of conventional optical manipulation techniques are limited by diffraction. We circumvent the diffraction limit and describe a method of optically transporting nanoparticles across a chip using a gold surface patterned with a path of closely spaced C-shaped plasmonic resonators.

ייצור ותפעול של מסוע ננו-אופטי

The technique of using focused laser beams to trap and exert forces on small particles has enabled many pivotal discoveries in the nanoscale biological ...

Multicolor Fluorescence Detection for Droplet Microfluidics Using Optical Fibers

Fluorescence assays are the most common readouts used in droplet microfluidics due to their bright signals and fast time response. Applications such as multiplex assays, enzyme evolution, and molecular biology enhanced cell sorting require the detection of two or more colors of fluorescence. Standard multicolor detection systems that couple free space lasers to epifluorescence microscopes are bulky, expensive, and difficult to maintain. In this paper, we describe a scheme to perform multicolor detection by exciting discrete regions of a microfluidic channel with lasers coupled to optical fibers. Emitted light is collected by an optical fiber coupled to a single photodetector. Because the excitation occurs at different spatial locations, the identity of emitted light can be encoded as a temporal shift, eliminating the need for more complicated light filtering schemes. The system has been used to detect droplet populations containing four unique combinations of dyes and to detect sub-nanomolar concentrations of fluorescein.

Multicolor fluorescence detection in droplet microfluidics typically involves bulky and complex epifluorescence microscope-based detection systems. Here we describe a compact and modular multicolor detection scheme that utilizes an array of optical fibers to temporally encode multicolor data collected by a single photodetector.

ססגוניות קרינת איתור עבור מיקרופלואידיקה אגל באמצעות סיבים אופטיים

Fluorescence assays are the most common readouts used in droplet microfluidics due to their bright signals and fast time response. Applications such as ...

Use of Dual Optical Tweezers and Microfluidics for Single-Molecule Studies
