结合QD - FRET技术和微流体实时监测DN​​A纳米复合自组装

摘要

我们提出了一个新颖和强大的集成纳米光子学（QD - FRET）技术和微流体调查，这是预计未来基于核酸疗法提供更好的控制和统一的和可定制polyplexes的合成聚电解质polyplexes形成。

摘要

在基因组学的进展继续燃料的疗法，可以针对在细胞和分子水平发病机制的发展。通常在细胞内的功能，基于核酸疗法需要一个有效的细胞内传递系统。一个被广泛采用的方法是复杂的DNA与基因载体，通过静电自组装形成的nanocomplexes，促进细胞吸收DNA的同时保护对退化。挑战在于设计合理，高效的基因携带者，因为过早离解或过于稳定的约束力会损害细胞吸收和疗效。散装混合合成Nanocomplexes显示各种不同的细胞内拆包和贩运的行为，这是由于在规模和稳定nanocomplexes的异质性。这种异质性阻碍了自组装动力学的准确评估，并增加了其物理性质，化学性质相关的转染效率或生物活性的难度。我们提出了一个新颖的纳米光子学（即量子点的荧光共振能量转移）和微流体收敛特征下的自组装纳米复合层流的实时动力学。 QD - FRET发病的分子间的相互作用和整个合成过程中的定量测量提供了一个高度敏感的迹象，而微流体提供了一个良好控制的微环境，空间分析与高时间分辨率（毫秒）的过程。对于聚合物nanocomplexes的模型系统，在自组装过程中的两个不同的阶段被抓获这个分析平台。在微尺度获得的自组装过程中的动力学方面将特别适用于微反应器为基础的反应，这是许多微型和纳米尺度的应用有关的宝贵。此外，nanocomplexes可通过适当的设计microfludic设备，定制，和由此产生的QD - FRET的聚合物的DNA nanocomplexes可以随时建立结构与功能的关系的应用。

研究方案

A.生物素化的DNA

质粒DNA共价键所述的制造商（Mirus生物，麦迪逊，威斯康星州），但规模有〜1-2生物素的DNA标签的标签与鸟嘌呤特定的生物素生物素。质粒DNA（pEGFP - C1的，4.9 KB，Clontech公司，美国加州Mountain View），是标示在本议定书。

1. DNase的自由和无RNase的TE缓冲液（分子生物学级质量）水溶解成所需PDNA金额作出1μg/μL的DNA溶液。
2. 使用以下的反应混合物进行标记反应。添加标签的IT试剂去年。

100μgDNA的反应：

DNase的自由和无RNase水	75微升
10X标记缓冲液A	20微升
1μg/μL的DNA	100μL，
标签上试剂	5微升
总成交量	200微升

3. 孵育反应在37 ° C为1小时。
4. 下列标准协议的乙醇或异丙醇沉淀净化标记的样本。

注：凝胶过滤的列可能会导致高的紫外吸收或荧光背景，这可能会影响DNA定量荧光特性。
注：生物素的水平可能由HABA为基础的测试来决定。

B. Cy5的阳离子聚合物标签

壳聚糖（390 kDa的，83.5％脱乙酰，万顺，雷德蒙，华盛顿州）被用来作为一种模式在这项研究中的阳离子聚合物。壳聚糖聚合物骨架上的自由伯胺被打成用Cy5 - NHS（Amersham公司生物科技公司，新泽西州皮斯卡塔韦）。

1. 为了方便完成Cy5的染料的共轭，所需金额计算Cy5的- NHS的Cy5的伯胺的摩尔比为1：200。
2. 〜6.5的NaOH除了调整壳聚糖溶液的pH值（在25mm的醋酸缓冲液）。注意NHS的反应是在碱性条件更有效率，但这里壳聚糖的溶解度限制了工作的pH值范围。
3. 边搅拌，慢慢加入Cy5的国民保健服务（1毫克/毫升二甲基亚砜）的计算量的壳聚糖溶液在下降，下降的方式。
4. 在黑暗中的混合物在室温下搅拌过夜。
5. 净化，对在黑暗的房间温度在1％的醋酸缓冲液透析与10K MWCO幻灯片- A仪（皮尔斯）2小时。
6. 更换缓冲液和透析另外2小时在黑暗的房间温度。
7. 替换缓冲区和透析一夜之间在4 ° C黑暗环境中。
8. 商店纯化标记的聚合物，在-20 ° C。

注意：在这项研究中，标准曲线是通过测量在670 nm的Cy5的NHS酯的排放强度构造。表征Cy5标记，标记的壳聚糖通过测量获得的排放标准曲线在670纳米的标签密度。吸光度也可能被用来确定标签的效率，但不执行。

C.量子点标记的DNA和Cy5聚合物的制备

至QD的PDNA摩尔比保持在过剩（PDNA：QD≈1：2），以确保完整的量子点共轭PDNA。估计到每个质粒DNA标记的量子点的数量可以通过TEM成像或其他同等设施。在我们的研究中，每PDNA量子点的数量估计为1-3 TEM和单分子光谱^。1使用Millipore公司的Milli - Q梯度准备在水（> 18.0兆瓦，0.2um过滤） 。

1. 计算所需的壳聚糖为10μgPDNA根据所需的N / P比，在壳聚糖溶液中的DNA溶液的负面磷酸盐的质子化胺的理论比例。
2. 添加到链霉亲和官能605QDs（Qdot 605 ITK的，Invitrogen公司，卡尔斯巴德，加利福尼亚州）的生物素化的PDNA解决方案。
3. 在室温孵育15分钟的黑暗的解决方案。
4. 量子点标记的DNA添加到50毫米硫酸钠溶液，使终体积200μL。
5. 稀释Cy5的壳聚糖，根据所需的N / P比Milli - Q水，使终体积200μL。

注：请在黑暗的反应，以防止可能的漂白。
重要提示：谨慎使用Qdot 605 ITK™链霉亲和素共轭（ITK的系列），因为在这个目录中的量子点是设计为目的的FRET。定期Qdot系列共轭与PEG层，以防止非特异性结合，尤其是蜂窝标签。但是，这种额外的涂层扩大体 - 受体之间的距离，在Reduced的能量转移效率。

D.制造的SU - 8使用标准光刻大师

1. 硅片是食人鱼清理和烤在200℃5分钟。
2. 指定的主厚度为25μm的，旋涂硅晶片在2000转负型光刻胶（SU - 8 2025年，Microchem，牛顿，马），持续30秒。
3. 软烤的烤盘上斜了65晶圆° C /小时至95 ° C。
4. 250mJ/cm ²暴露到紫外光灯（365nm）通过掩模薄膜含有微通道的设计（CAD /一流的服务，班登，或） 。
5. 暴露后斜了65烤盘上烤晶圆° C /小时至95 ° C。
6. 发展晶圆使用SU - 8光刻胶开发。
7. 图案的晶圆是很难一个烤盘烤坡道为65 ° C /小时至200 ° C。晶圆保持在200 ° C，至少5个小时，然后再逐步的晶圆冷却到室温。

重要：逐渐升温过程中的SU - 8主烘烤过程中是必要的，否则的SU - 8结构可能从硅片或裂缝分离的SU - 8结构可能是由应力释放引起的。

E.副本成型PDMS的主人和粘接到玻璃盖

1. SU - 8的主，是放置在一个称量船。
2. 混合有机硅弹性体和固化剂（聚二甲基硅氧烷，硅橡胶，Sylgard 184，道康宁，美联，心肌梗死）在10：1的比例。
3. 到SU - 8的主PDMS的混合物倒入离开称重船在真空干燥器中去除气泡。
4. 在65 ° C固化的PDMS为1-2小时。
5. 剥离泗母模的PDMS地带。
6. 打孔机通道的入口和流体设备的网点。
7. 清洁的PDMS地带用乙醇和玻璃盖，然后风干。
8. 治疗与氧等离子体清洗的PDMS地带和玻璃盖（1分钟20W）。
9. 立刻与玻璃盖债券的PDMS地带。
10. 留在烘箱在95℃过夜保税的微流体芯片。

重要事项 ：等离子体处理和隔夜烘烤是必不可少的，以增强粘接强度。

F.显示器在微流体装置中形成的DNA Nanocomplexes

1. 水填充的微流体通道（，以确保有微流体通道内无气泡），在装货前的试剂，在实验过程中，以确保畅通。
2. 装入两个单独的玻璃注射器的量子点标记的DNA和Cy5标记的壳聚糖溶液，通过视频中所描述的油管。
3. 与微流体装置的两个进气口的连接管。要谨慎，不要在这个过程中引入任何空气。 20nL/min（PHD - 2000注射泵，Holliston，马）设置的流量，在层流条件下。
4. 检查在显微镜下的微。
5. 当流量稳定（约15至20分钟），QD介导FRET通道的中心应遵守。
6. 采取不同的位置沿通道的荧光照片（冷却CCD，Qimaging，加拿大不列颠哥伦比亚省）。
7. 分析与ImageJ和OriginLab的荧光图像。

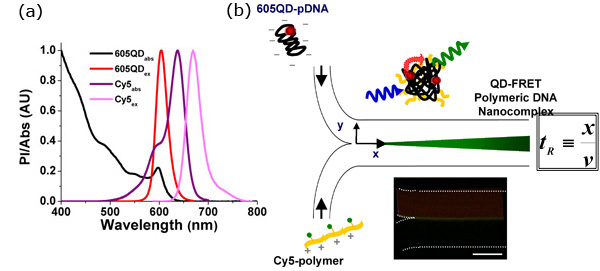

图1。 QD - FRET提供了一个敏感自组装的DNA Nanocomplexes发病迹象

1. 量子点介导的荧光共振能量转移（QD - FRET）可以提供一个Polyplex公司稳定的定量和高度敏感的指示，在课外或细胞内环境允许发病的DNA和基因载体之间的相互作用明确检测。 FRET的一双，605QD和Cy5，被选择的基础上最大化供体和受体之间的光谱重叠和最大限度地减少潜在的串扰。这对福斯特距离69.4Å。
2. 自组装量子点的FRET的DNA nanocomplexes。 ，分别标有QD（能量捐助）和Cy5（能源受体），阴离子质粒DNA（PDNA）和阳离子基因载体。 QD - FRET nanocomplexes通过静电复凝聚形成。当激发波长为488，QD - FRET介导的Cy5的排放表示，形成一个紧凑和完整的纳米复合。可以计算的停留时间（T _R）的措施，两条溪流从那里开会，正在调查的反应的立场，和平均血流速度（V）的距离（ X）。由于层流的性质，搅拌，只需要在接口的地方（每幅图像的中心）， _允许集体运输作为T R的函数的精确计算。时间分辨率，可以调整不同的applie三维流率。 （插图）的FRET -介导的信号，立即在两股气流相遇时的界面，表明具有约束力的是迅速的，发生在几毫秒内根据应用的流速。比例尺：100μm的。

讨论

• 我们的工作的意义：
  1. 这是第一次尝试通过Q​​D - FRET的反应监测聚合物的DNA自组装纳米复合实时动力学（毫秒级的分辨率）在一个简单的微流体芯片。
  2. QD介导品提供了一个发病的分子间的相互作用和整个自组装过程中的高度敏感和定量的指示，而微流体提供了一个良好的控制微环境的空间分析在DNA纳米复合合成的过程。
  3. 微流体芯片和纳米光子学集成提出了新的和有趣的方法，以调查任何类型的络合反应。
  4. QD - FRET的聚合物的DNA nanocomplexes可以很容易地建立结构与功能的关系的^应用 1,2

材料

Name	Company	Catalog Number	Comments
SU-8	MicroChem Corp.	SU-8 2025
PDMS	Dow Corning	Sylgard 184
Plasmid DNA	Clontech Laboratories	pEGFP-C1	4.9 kb, MW = 3.3 x 106
LabelIT Biotin Labeling Kit	Mirus Bio LLC	MIR 3400	Standard protocol yields labeling efficiency of approximately one label every 20-60 bp of double-stranded DNA, The density of labeling was adjusted in this work.
Streptavidin 605QD	Invitrogen	Qdot® 605 ITK® Streptavidin Conjugate
Cy5-NHS Ester	Amersham	PA15101
Chitosan	Vanson	390 kDa	83.5% deacetylated
Cover Glass	Fisher Scientific	12-545C	No. 1; Size: 40 x 22mm
Gastight Glass Syringe	Hamilton Co	TLL series	50μL to 500μL depending on sample volume
Tygon Tubing	Small Parts, Inc.	0.02 ID, 100ft	Tygon Tubes Microbore, 0.02 ID, 100ft
Connector	Small Parts, Inc.	HTX-23R	Customized in length of 0.750"
Syringe Pump	Harvard Apparatus	PHD-2000
CCD	QImaging	Intensified Retiga Cooled
Microscope	Olympus Corporation	BX-51	100W mercury arc lamp
ImageJ	National Institutes of Health	v1.36b	http://rsb.info.nih.gov/ij
Origin Pro8	OriginLab	Student Version
Microscope Filter sets	Omega Optical	475AF40	Excitation filter in both channels
Microscope Filter sets	Omega Optical	595AF60	Emission filter in 605QD channel
Microscope Filter sets	Omega Optical	670DF40	Emission filter in QD-FRET channel
Microscope Filter sets	Omega Optical	500 DRLP	Long pass dichroic in 605QD channel
Microscope Filter sets	Omega Optical	595DRLP	Long pass dichroic in QD-FRET channel
