著者らは、図1の概念図を構築するための玄杜に感謝したいと思います。この作品は、カナダの自然科学と工学研究評議会（NSERC）からの補助金によって賄われていた。

1。基準干渉計の構築およびFSR測定<ol><li>建設<ol><li>オープントップのアクリルボックスを作成します。この構造体は、発泡スチロールの箱にX 16×16で16にしっかりするのに十分な大きさでなければなりません。 </li><li>オープントップのアクリルボックスに座って、完全に熱分離のための発泡スチロールの箱で囲まれる光学部品を収容するために3段階の棚ユニットを製作。発泡スチロールの箱の2つの高架穴は繊維がエンクロージャ全体に入り、出ることを可能にするために存在している必要があります。 </li><li> 第3段階：第3dB方向性結合器からの1つの出力ファイバは、次に、別個の3dB方向性結合器の入力ポートに導く偏波コントローラにクランプされるべきである。 </li><li> 第 2 段階 ：第一3dB方向性結合器の他方の出力ポートに由来する光ファイバの約16フィートでループを形成する。複数の残りの入力ポートにこの繊維を導く第3ステージ上econd 3dB方向性結合器。 </li><li>氷浴を形作る、その結果、0℃付近の光学部品の温度を維持するように、50％の液体の水と混合し、50％かき氷アクリルボックスを塗りつぶし</li></ol></li><li> FSR測定<ol><li>所望の波長でプローブレーザーを設定します。その出力は3dBパワースプリッタに接続されるように関数発生器を使用する。 3dBのスプリッタからの出力の一方は、監視目的のためにオシロスコープに接続する必要があり、他方の出力を直接同調レーザの周波数に使用される。 </li><li> 第 1 3dB方向性結合器への入力としてレーザ出力を供給する。 </li><li> 第 2 3dB方向性結合器の2つの出力は、バランスト受光器（BPD）にphotomixed信号を運ぶことである。最後に、オシロスコープのチャネル入力にBPDの出力ケーブルを接続します。 </li><li>直線的補遺によってレーザ周波数を走査する（V 1及び100Hzの走査周波数のピーク·ツー·ピーク電圧）の波形ジェネレータから生成されたランプ信号とレーザモジュール英。 BPDからの出力信号は、オシロスコープで正弦波となる。 </li><li>正弦波形のピーク·ツー·ピーク電圧を最大化するように同調偏光コントローラ。 </li><li> FSRを測定するために、DCモードに波形発生器を設定することにより、連続波出力のレーザを構成する。同調波形発生器電圧BPDからの送信信号は、約0V（ すなわち 、□点）を変動するようにする。電気スペクトラムアナライザを使用して、出力信号を点検します。監視された信号は、グローバルな最大値（ゼロ周波数での）最も近い最初のゼロの位置はFSRに対応したsinc平方関数として表示されます。測定ノイズを最小化するために、平均化モードへの電気スペクトルアナライザを設定する。 </li></ol></li></ol> 13を引っ張る2。ファイバ</sup&gt; プリアンブル：この手順の目的は、効率的なカップリングを行うことができるように、マイクロキャビティの略業者にテーパに進行する光子の位相を一致させることである。繊維が引っ張られるように、二つのクランプの間にある中央部分は、元のシリカクラッドにより形成された導波路内の複数のモードがコアとクラッ​​ドとなって大気になるため、定期的なファイバ内の単一モードを支持へ遷移しますシングルモードに。ファイバの石英コアは、実質的に一時的に満たされ、マルチモード伝播の条件は、繊維径の継続的な収縮によって相殺される、請求中央部に消える。 <ol><li>電動並進ステージにファイバホルダを固定します。 </li><li>各セクションの一端にFC / APCコネクタ付き光ファイバの2つのセクションがConnectorize。ファイバーストリッパーと未接続端からバッファコーティングを除去、まずアセトンでそれらをきれいにし、目イソプロパノールエン、端面を切断し、融合は、それらを一緒にスプライス。 </li><li>テーパの損失を監視ファイバの他端は光検出器（PD）に接続されているファイバの一端に定電力モードでのプローブレーザを接続する。 PDの出力をオシロスコープに接続する必要があります。透過したレーザパワーに比例したPDの出力電圧を測定するように、オシロスコープの設定を調整する。 </li><li> PD出力電圧の初期値を記録し、ステップ2.9になるまで、それを監視し続ける。 </li><li>ファイバホルダと画像を光学顕微鏡で繊維を繊維を固定。 </li><li>それは、チューブを終了し、安定化するためのチャネルの圧力のための空気のを待って、テーパーの近くに流れ始めていることをこのような水素を放出。水素ガスの流速110 ml /分に達すると、繊維を加熱するために軽量化と出口の近くに点火する。 </li><li>カスタムLabVIEWプログラムを使用して、直線的に光ファイバを引く。 PUの間にあることに注意複数のクラッドモードは、先細のファイバ部を介して光を導くのに支配的となる一方llingプロセスは、ファイバコアは徐々に消失する。光ファイバを介して伝送される強度は、マルチモード干渉により振動する必要があります。 </li><li>それは、単一のクラッドモードをサポートするまで、ファイバテーパ幅を減少させるために繊維を引っ張る継続する。透過強度が変動しなくなったら、繊維を引っ張って停止します。 </li><li>移動ステージからファイバホルダを解放し、圧電ステージの近くで固定します。 </li></ol> 3。準備とソリューションの提供<ol><li> 10 PM、1 PM、およびダルベッコのリン酸緩衝生理食塩水（DPBS）での半径50nmの単分散ポリスチレン微小球で構成される100のFMソリューションを準備します。さらに、純粋なDPBSソリューションを作成します。 </li><li> 、遠心機でソリューションを置き、バランスのために、その中で自分の位置をずらして、30分の紡糸サイクルを開始。 </li><li> completio時にnは、確実に、デシケーター中に溶液を置き、それを排気し、30分間超音波の溶液に衝突する。 </li><li>ソリューションを削除し、実験のセットアップの近くでそれらを脇に置きます。 </li><li>小さな流体供給システム用のスタンドを構築する。 <ol><li> 2つのフェルールを清掃する際に、微小管セグメントの両端にシリンジ先端を挿入し、注射器の先端にフェルールのネジ。個別に第三の注射器の先端にフェルールの1を接続し、ルアーの他には、バレルプランジャアセンブリの取り付け、ロックします。 </li><li>スタンドにさらさ注射器の先端を固定し、サンプルの後ろにそれを支える。流体は、かなりのこぼれずに試料に流れることができるはずです。 </li></ol></li><li>議定書の第5の観点から、適切な解決策でバレルをロードして、手動で実験中にマイクロ流体システムを介して注入する。 </li></ol> 4。システム構成および相互接続<ol><li>プローブLASEを接続<html> 10デシベル方向性結合器からR。送信されたポートがテーパ状ファイバ、続いて偏光コントローラに接続されている間に結合されたポートは、基準干渉計の入力ポートに接続されている。 </li><li>ファイバテーパ二つのシャープな画像を取得する顕微鏡対物レンズに再び焦点を合わせる。 </li><li> PDにテーパーファイバの出力を接続します。このPDの出力は、オシロスコープの異なるチャネル入力に接続する必要があります。 </li><li>ナノポジショナー上のサンプルをマウントして、ファイバテーパの中心に近接しているように、それを移動させる粗調整を行う。 </li><li>サンプルにDPBSを注入。ファイバテーパは、2台のCCDカメラの視野に入ってくるような粗調整を行います。マイクロキャビティへのファイバテーパからカップリングを確立するためにナノポジショナーを調整します。 </li><li>オシロスコープ上の適切な共振ディップが得られるように、レーザーの波長をスキャンします。 </li></ol> 5。ナノ粒子検出ontent &quot;&gt;のデータを取得するには、次のように、自家製のソフトウェアを使用して、オシロスコープのトリガ設定を設定し、さらなる処理のためにオシロスコープのトレースを収集。 <ol><li>参照として、緩衝液用のデータを記録します。 </li><li>最低から最高濃度のナノ粒子溶液のためのデータを記録します。 </li><li>マイクロキャビティを拘束により、ナノ粒子に行われる周波数シフトを観察します。 </li></ol>データの6。後処理収集されたデータは更なる自己形成MATLABプログラムによって処理することができる。プログラムは、必要があります： <ol><li>基準干渉計のトレースを読んで、正弦曲線に最小二乗フィットを行っています。近似​​正弦波の位相をオンザフライレーザジッタを推定するために使用される。 </li><li>空洞伝送トレースを読んで、ダブルローレンツ関数に最小二乗フィットを行っています。光周波数は、ν1（共振ディップに対応ν2）及びそれらの半値全幅（FWHMの、δν1で表される、δν2）は 、干渉信号と送信信号とを比較することによって決定される。 </li><li> 私は 1（左共鳴）または2（右共鳴）のいずれかであり得る、Q I =νI /δνIからの個々のディップの品質係数を得る。 </li><li>従来のように、計算する、レーザスキャン電圧、レーザジッタ収率大きな測定ノイズを介して共振ディップの光周波数。 </li><li>平均共振周波数を集めるν 平均=（ν1 +ν2）/ 2と分割周波数Δν=ν2 - ν1、各測定のための時間の関数としてプロットします。ナノ粒子は、マイクロキャビティの表面上に、平均共振周波数分割周波数証両方の突然のシフトを結合する場合ULDを観察すること。 </li></ol>

<ol>
	<li>Vahala, K. J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Optical+microcavities.">Optical microcavities.</a> Nature. 424 (6950), 839-846 (2003).</li><li>Lu, T., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=High+sensitivity+nanoparticle+detection+using+optical+microcavities.">High sensitivity nanoparticle detection using optical microcavities.</a> PNAS. 108 (15), 5976-5979 (2011).</li><li>Vollmer, F., Arnold, S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Whispering-gallery-mode+biosensing:+label-free+detection+down+to+single+molecules.">Whispering-gallery-mode biosensing: label-free detection down to single molecules.</a> Nat. Methods. 5 (7), 591-596 (2008).</li><li>Vollmer, F., Braun, D., Libchaber, A., Khoshsima, M., Teraoka, I., Arnold, S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Protein+detection+by+optical+shift+of+a+resonant+microcavity.">Protein detection by optical shift of a resonant microcavity.</a> Appl. Phys. Lett. 80 (21), 4057-4059 (2002).</li><li>Sun, Y., Fan, X. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Optical+ring+resonators+for+biochemical+and+chemical+sensing.">Optical ring resonators for biochemical and chemical sensing.</a> Anal. Bioanal. Chem. 399 (1), 205-211 (2011).</li><li>Shopova, S. I., Rajmangal, R., Nishida, Y., Arnold, S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Ultrasensitive+nanoparticle+detection+using+a+portable+whispering+gallery+mode+biosensor+driven+by+a+periodically+poled+lithium-niobate+frequency+doubled+distributed+feedback+laser.">Ultrasensitive nanoparticle detection using a portable whispering gallery mode biosensor driven by a periodically poled lithium-niobate frequency doubled distributed feedback laser.</a> Rev. Sci. Instrum. 81 (10), 103-110 (2010).</li><li>Santiago-Cordoba, M. A., Boriskina, S. V., Vollmer, F., Demirel, M. C. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Nanoparticle-based+protein+detection+by+optical+shift+of+a+resonant+microcavity.">Nanoparticle-based protein detection by optical shift of a resonant microcavity.</a> Appl. Phys. Lett. 99 (7), 073701 (2011).</li><li>Swaim, J. D., Knittel, J., Bowen, W. P. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Detection+limits+in+whispering+gallery+biosensors+with+plasmonic+enhancement.">Detection limits in whispering gallery biosensors with plasmonic enhancement.</a> Appl. Phys. Lett. 99 (24), 243109 (2011).</li><li>Gorodetsky, M. L., Pryamikov, A. D., Ilchenko, V. S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Rayleigh+scattering+in+high-Q+microspheres.">Rayleigh scattering in high-Q microspheres.</a> J. Opt. Soc. Am. B. 17 (6), 1051-1057 (2000).</li><li>Lu, T., Su, J., Fraser, S., Vahala, K. J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Split+frequency+sensing+methods+and+systems.">Split frequency sensing methods and systems.</a> Patent granted on. , (2013).</li><li>Zhu, J., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=On-chip+single+nanoparticle+detection+and+sizing+by+mode+splitting+in+an+ultrahigh-Q+microresonator.">On-chip single nanoparticle detection and sizing by mode splitting in an ultrahigh-Q microresonator.</a> Nat. Photonics. 4 (1), 46-49 (2010).</li><li>Shopova, S. I., Rajmangal, R., Nishida, Y., Arnold, S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Ultrasensitive+nanoparticle+using+a+portable+whispering+gallery+mode+biosensor+driven+by+a+periodically+poled+lithium-niobate+frequency+doubled+distributed+feedback+laser.">Ultrasensitive nanoparticle using a portable whispering gallery mode biosensor driven by a periodically poled lithium-niobate frequency doubled distributed feedback laser.</a> Rev. Sci. Instrum. 81 (10), (2010).</li><li>Cai, M., Painter, O., Vahala, K. J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Observation+of+critical+coupling+in+a+fiber+taper+to+a+silica-microsphere+whispering-gallery+mode+system.">Observation of critical coupling in a fiber taper to a silica-microsphere whispering-gallery mode system.</a> Phys. Rev. Lett. 85 (1), 74-77 (2000).</li><li>Li, J., Lee, H., Yang, K. Y., Vahala, K. J. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Sideband+spectroscopy+and+dispersion+measurement+in+microcavities.">Sideband spectroscopy and dispersion measurement in microcavities.</a> Opt. Express. 20 (24), 26337-26344 (2012).</li><li>Chow, J. H., et al. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Critical+coupling+control+of+a+microresonator+by+laser+amplitude+modulation.">Critical coupling control of a microresonator by laser amplitude modulation.</a> Opt Express. 20 (11), 12622-12630 (2012).</li><li>Swaim, J. D., Knittel, J., Bowen, W. P. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Detection+of+nanoparticles+with+a+frequency+locked+whispering+gallery+mode+microresonator.">Detection of nanoparticles with a frequency locked whispering gallery mode microresonator.</a> Appl. Phys. Lett. 102 (18), (2013).</li><li>Knittel, J., Chow, J. H., Gray, M. B., Taylor, M. A., Bowen, W. P. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Ultrasensitive+real-time+measurement+of+dissipation+and+dispersion+in+a+whispering-gallery+mode+microresonator.">Ultrasensitive real-time measurement of dissipation and dispersion in a whispering-gallery mode microresonator.</a> Opt. Lett. 38 (11), 1915-1917 (2013).</li><li>Shopova, S. I., Rajmangal, R., Holler, S., Arnold, S. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Plasmonic+enhancement+of+a+whispering-gallery-mode+biosensor+for+single+nanoparticle+detection.">Plasmonic enhancement of a whispering-gallery-mode biosensor for single nanoparticle detection.</a> Appl. Phys. Lett. 98 (24), (2011).</li><li>Santiago-Cordoba, M. A., Boriskina, S. V., Vollmer, F., Demirel, M. C. <a target="_blank" href="http://www.ncbi.nlm.nih.gov/entrez/query.fcgi?db=PubMed&cmd=Search&doptcmdl=Citation&defaultField=Title+Word&term=Nanoparticle-based+protein+detection+by+optical+shift+of+a+resonant+microcavity.">Nanoparticle-based protein detection by optical shift of a resonant microcavity.</a> Appl. Phys. Lett. 99 (7), (2011).</li></ol>

著者らは、開示することは何もありません。

この電流設定は、プローブレーザ源のための任意のフィードバック制御を必要とせずに、このようなマイクロディスク、マイクロスフェア、及び、微小トロイドとしてWGMマイクロキャビティ、様々なプロービングすることが可能である。検出のためにかなりの信号対雑音比（SNR）は経路長及び粒子によって誘導される後方散乱効果によって設けられた段差シフトの強化を得ることができる。?...

研究に従事nanodetectionと1-8バイオセンシングを目的としたウィスパリングギャラリーモード（WGM）マイクロキャビティの使用に大幅に上昇している。これは、超高品質係数（Q）単一タンパク質レベル2まで非常に小さい生物学的粒子を同定するのに精通している光学キャビティを含む。つまり、9月11日、小さなモード体積内の光エネルギーの空洞の閉じ込めで有効にすることができ、特別な感度で共鳴し、送信用のスプリット周波数の変化を監視し、ある。共振器の光学特性の変化は、次に、個別の分子またはナノ粒子の結合を起源とし、これらのシフトの原因である。このような用途のための三次元構造のWGM少ない洗練された例は、単にCO 2レーザを使用して線引きされた光ファイバをアブレーションすることによって近傍の原子的に平滑な表面で製造できるシリカ微小球である。知られているように、10 9のオーダーで高いQ-因子は、1を得ることができる。 微小空洞の共振周波数は、従来同時にオシロスコープで捕捉された光伝送を光検出しながら可変レーザ光源の光周波数を走査することによって監視される。この技術固有の欠点は、レーザー波長またはレーザ·ジッタ変動から生じる伝送における液滴の位置に関する不確実性である。この複雑さを克服するために、干渉計は、レーザジッタをキャンセルして観察された感度を高めるために2基準信号を生成するためにマイクロキャビティと一緒に使用することができる。 （測定中過ぎたFSR周波数間隔のジッタリングからレーザを防止するのに十分大きい自由スペクトル範囲又はFSRを有する）int型干渉計と検出ビームを通過する参照光：光入力は、2つの光路に分割されるWGMの微小共振器とeracts。この機能は、分布帰還型レーザ（DFB）との組み合わせ周期分極反転ニオブ酸リチウム（PPLN）12とダブラーを伴うWGM感知と、より高度な構成と比較して実験を、合理化。この刊行物では、ナノスケール物質の超高品質係数マイクロキャビティベースの監視のための干渉計技術は3に記載されている。これを達成するために必要な設定およびデータ取得手順は、空洞の品質係数は、基準干渉法により決定することができる方法を示す、概説されている。

<table border="0" cellpadding="0" cellspacing="0" width="645">
	<tbody>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Polystyrene&#160; Microspheres</td>
			<td style="width:143px;">PolyScience</td>
			<td style="width:119px;"></td>
			<td style="width:167px;"></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">Dulbecco&#8217;s Phosphate Buffered Saline (DPBS)</td>
			<td style="width:143px;">Life Technologies</td>
			<td style="width:119px;">14190</td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">Piezoelectric Nanopositioner System</td>
			<td style="width:143px;">Precision Instrument</td>
			<td style="width:119px;">P-611.3S</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Balanced Photodetector</td>
			<td style="width:143px;">Thorlabs</td>
			<td style="width:119px;">PDB120A</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Photo Detector</td>
			<td style="width:143px;">Newport</td>
			<td style="width:119px;">1801-FC</td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">2 x 3-dB Fiber Optical Directional Coupler</td>
			<td style="width:143px;">Thorlabs</td>
			<td style="width:119px;">FC632-50B</td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">10-dB Fiber Optical Directional Coupler</td>
			<td style="width:143px;">Thorlabs</td>
			<td style="width:119px;">FC632-90B</td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">2 x Drop In Polarization Controller</td>
			<td style="width:143px;">General Photonics</td>
			<td style="width:119px;">PLC-003-S-25</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Function Generator</td>
			<td style="width:143px;">Hewlett Packard</td>
			<td style="width:119px;">33120A</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Fusion Splicer</td>
			<td style="width:143px;">Ericsson</td>
			<td style="width:119px;">FSU-925</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">High-Speed Oscilloscope&#160;</td>
			<td style="width:143px;">Agilent</td>
			<td style="width:119px;">DS09404A</td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">2 x Motorized Translation Stage with Controller</td>
			<td style="width:143px;">Thorlabs</td>
			<td style="width:119px;">MTS25-Z8E</td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">Single Mode Optical Fiber, 600-800 nm, &#216;125 &#956;m Cladding</td>
			<td style="width:143px;">Thorlabs</td>
			<td style="width:119px;">SM600</td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">Real-Time Electrical Spectrum Analyzer</td>
			<td style="width:143px;">Tektronix</td>
			<td style="width:119px;">RSA3408B</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Optical Spectrum Analyzer</td>
			<td style="width:143px;">Agilent</td>
			<td style="width:119px;">70951A</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">632.5 &#8211; 637 nm Tunable Laser</td>
			<td style="width:143px;">New Focus</td>
			<td style="width:119px;">TLB-6304</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Filtration Pump</td>
			<td style="width:143px;">KNF labs</td>
			<td style="width:119px;"></td>
			<td></td>
		</tr>
		<tr height="42">
			<td height="42" style="height:42px;width:216px;">Ultrasonics Cleaner</td>
			<td style="width:143px;">Crest Ultrasonics</td>
			<td style="width:119px;">Powersonic 1100D</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Mini Vortexer</td>
			<td style="width:143px;">VWR</td>
			<td style="width:119px;">VM-3000</td>
			<td></td>
		</tr>
		<tr height="21">
			<td height="21" style="height:21px;width:216px;">Centrifuge</td>
			<td style="width:143px;">Beckman Coulter</td>
			<td style="width:119px;">Microfuge 22R</td>
			<td></td>
		</tr>
	</tbody>
</table>

implementation of a reference interferometer for nanodetection

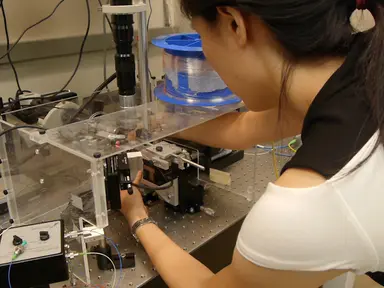

超高品質係数マイクロキャビティを調べるのに適した熱的および機械的に安定化された光ファイバ干渉計は時代遅れである。その自由スペクトル領域（FSR）を評価した後、モジュールは、ファイバテーパマイクロキャビティシステムと並列に配置し、次いでレーザ周波数（ すなわち、レーザジッタノイズ）ランダムシフトを単離し、そして排除することを介して較正。テーパーマイクロキャビティ接合を実現するために、共振器に転送される光パワーを最大化するために、単一モード光ファイバ導波路が引っ張られる。ポリスチレンナノビーズを含有する溶液を調製し、次いで、マイクロキャビティの表面に結合する感知するシステムの能力を実証するために、マイクロキャビティに流入される。データは、高解像度の品質係数の測定ならびにこのような共振波長分割周波数シフトなどの時間依存パラメータの描画を可能にする適応曲線フィッティングを介して、後処理されている。慎重にすることによりタイム·ドメイン応答のステップを検査し、周波数領域応答にシフトし、この装置は、別々の結合事象を定量化することができます。

プロトコルに従った後、トレースは、コンパイルされ、装着することができる。周波数分割がDPBS培地において観察されたビデオで示されたように、図3aは、マイクロスフェアの典型的な共鳴構造を示す。ダブルローレンツ関数にA最小二乗適合は、左右の共振ディップの品質係数は、それぞれ2.1×10 8であり、水性環境中で3.8×10 8ことを示している。 FWHMの光周波数?...

Watch this Scientific Journal Video about Implementation of a Reference Interferometer for Nanodetection at JoVE.com

Implementation of a Reference Interferometer for Nanodetection

nanodetectionにとって望ましくないレーザジッタノイズを除去するように設計された基準干渉計技術は、超高品質係数マイクロキャビティをプロービングするために利用される。アセンブリ、セットアップ、およびデータ取得のための命令は、キャビティ品質係数を特定するための測定処理と並んで設けられている。

Nanodetectionのリファレンス干渉計の実装

A thermally and mechanically stabilized fiber interferometer suited for examining ultra-high quality factor microcavities is fashioned. After assessing ...
