يستخدم التبخر الحراري الفراغي في البحوث والصناعة، وهو إلى حد بعيد الأسلوب الأكثر استخداما لإنتاج الثنائيات العضوية الباعثة للضوء. والميزة الرئيسية لهذه التقنية هي إنتاج هياكل عالية الجودة وقابلة للتكرار بسهولة ، والتي يمكن ترجمتها إلى أجهزة ذات كفاءة عالية. تبدأ مع اثنين منقوشة ركائز.
هذه 24 ملليمتر من 24 ملليمتر من قبل 24 ملليمتر من طبقات الزجاج المطلي ITO كانت منقوشة مع أربعة ملليمترات المشارب. شطف كل ركيزة مع الأسيتون لمدة 10 ثوان تقريبا، ثم جفف لهم مع بندقية النيتروجين. بعد ذلك، غمر ركائز في وعاء من الأسيتون، وضع الحاوية في حمام بالموجات فوق الصوتية لمدة 15 دقيقة.
عند الانتهاء، نقل ركائز إلى حاوية مع الكحول ايزوبروبيل. لا تنسى أن إشارة كلا الحاويات على الجانب الذي يواجه الأفلام ITO. ضع هذه الحاوية في حمام بالموجات فوق الصوتية لمدة 15 دقيقة أخرى.
بعد حمام الموجات فوق الصوتية الثانية، وإزالة ركائز وتجفيفها مع بندقية النيتروجين. ضع ركائز جافة في منصة مناسبة لمنظف البلازما. قبل المتابعة ، تأكد من عدم وجود بقايا أو لطخات على الركائز.
استخدم مقياساً متعدداً في مناطق الوسادة لضمان أن الـ ITO يواجه إلى الأمام. المقبل، انتقل إلى منظف البلازما الأكسجين، ووضع ركائز ITO الجانب. نظفهم لمدة ست دقائق
بعد تنظيف البلازما، استعدي لخطوات التبخر. إرفاق ركائز لحامل الركيزة مع قناع A، وتستخدم لتبخر جميع الطبقات العضوية، والتأكد من أن إيتو تواجه الهبوط. إذا كان في شك، واختبار مرة أخرى مع متعدد.

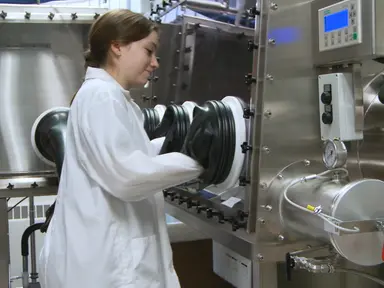

يكون قناع الثاني جاهزة، قناع B، لتبخر الألومنيوم. ثم ضع قناع A على قناع B.Take حامل الركيزة والأقنعة إلى غرفة القفاز، حيث غرفة التبخر. بعد ذلك، قم بإعداد المساحيق العضوية المختلفة، وغيرها من المواد المطلوبة لهذا الجهاز، وإضافتها إلى الغرفة.
عند العمل في صندوق القفازات، قبل إضافة شيء جديد إلى الغرفة، إخلاء وإعادة ملء ثلاث مرات في غرفة الانتظار، لتجنب أي الأكسجين من دخول صندوق القفازات. ضع القناع A على رف الترسب. ضع القناع B على رف بديل.
وأخيرا، ضع المساحيق العضوية في مناطق كل منها. ثم، إغلاق الغرفة والشروع في إجراء فراغ. عندما يكون الضغط منخفضًا ، ابدأ تدفق مياه التبريد ودوران الركيزة.
هذا هو تمثيل لركيزة عرض أعلى مقطع عرض من بكسل في بداية تسلسل التبخر. إيداع 40 نانومتر من NPB مسخنة قبل عندما يكون معدل التبخر حوالي 1 angstrom في الثانية الواحدة. بعد بوتقة NPB يبرد، شارك 18 نانومتر من CBP مسخنة مسبقا، و 2 نانومتر من DPTZ-DBTO2 مسخدة مسبقا، وذلك باستخدام معدلات تبخر مختلفة.
تعتبر خطوة التبخر المشترك أمرًا حاسمًا لضمان أداء جيد للجهاز. وينبغي الحفاظ على معدلات التبخر المشترك طوال العملية، للتأكد من أن النسبة هي نفسها عبر الطبقة بأكملها. المقبل يتبخر 60 نانومتر من TPBi مسخنة مسبقا في حوالي angstrom واحد في الثانية الواحدة.
ثم تبخر نانومتر واحد من فلوريد الليثيوم المسخّن مسبقاً. عندما بوتقة فلوريد الليثيوم هو بارد، مكان قناع A على قناع B وأودع 100 نانومتر من الألومنيوم مسخن في حوالي angstrom واحد في الثانية الواحدة. بعد التنفيس، وإزالة الركيزة من غرفة الإخلاء.
هكذا يظهر بعد خطوات التبخر، وينظر من خلال الركيزة الزجاجية. هناك أربعة بكسل. في طريقة العرض التخطيطية هذه، لاحظ أن استخدام قناع B بأحجام مختلفة من الألواح يسمح بأربعة بيكسل بأحجام مختلفة.
اثنين في أربعة سنتيمتر مربع، وأربعة في أربعة سنتيمترات مربع. نقل ركائز إلى مرحلة تغليف، وإزالتها من حاملها، ووضعها على خشبة المسرح مع الأفلام المتبخرة التي تواجه إلى الأمام. تفرق الراتنج لرسم مربع يشمل كل من بكسل تبخرت.
المقبل، ووضع الزجاج تغليف على رأس الراتنج، لتأمينه على الجهاز. عندما تكون جاهزة، UV علاج ركائز وفقا لتعليمات الراتنج. التغليف سيضمن أن الجهاز لا تتحلل مع الأكسجين أو الرطوبة، في نهاية المطاف، وضمان جودته.
تميز OLED باستخدام مجال التكامل. قبل التوصيف، فحص OLED. تحقق من أن خطوط ITO خارج الزجاج تغليف OLED نظيفة.
ضع OLED في مجال التكامل. تأكد من أن الأنود متصل بمنصة ITO، وأن الكاثود متصل بمنصات الألومنيوم. عندما يتم إجراء الاتصالات، قم بإغلاق المجال التكاملي، والمضي قدما مع قياسات التوصيف.
هذه المؤامرة لديها كثافة الحالية كدالة الجهد في الأسود. كما أن لديها الإنارة كدالة الجهد في الحمراء. الجهد الذي يتم الكشف عن الضوء لأول مرة هو أربعة فولت.
في الفولتية العالية ، يصبح تدهور الجهاز واضحًا ، مع انخفاض الإنارة هنا يظهر عند حوالي 13 فولت. تسمح هذه المؤامرات بالمقارنة مع الأجهزة الأخرى. هذه هي كفاءة الكم الخارجي كدالة للكثافة الحالية.
وهنا الكفاءة مضيئة في الأسود، ويشار مع المحور الأيسر، والكفاءة الحالية في الزرقاء، وأشار إلى المحور الأيمن، كل وظيفة من الجهد. وأخيرا ، فإن هذه المؤامرة من الضوء المنبعث كدالة الطول الموجي لمختلف الفولتية يدل على أن الطول الموجي للانبعاثات الذروة لا يتغير. وهذا يشير إلى أن الجهاز مستقر بصرياً.
أثناء محاولة هذا الإجراء، من المهم أن نتذكر أن جميع المواد والأسطح الركيزة حساسة للبيئة. تؤثر المعلمات مثل درجة الحرارة والرطوبة والغبار وحتى الأكسجين على أداء الجهاز. بعد تطورها، وفراغ تقنية التبخر الحراري هو مبين هنا، مهد الطريق للجيل الحالي من OLEDs.
في هذا الجيل، نستكشف أجهزة الانبعاثات المختلفة، ومكدسات نصائح التطبيق، لشاشات اللوحة المسطحة والهواتف الذكية. هذا البروتوكول يظهر وسيلة بسيطة ، ولكن فعالة لبناء أجهزة المكدسات مع عدد قليل من الطبقات العضوية ، التي لا تزال تسمح لإنتاج أنظمة عالية الكفاءة. لا ننسى أن العمل مع المذيبات المستخدمة في التنظيف يمكن أن تكون خطرة.
الاحتياطات مثل استخدام القفازات المناسبة، والملابس المختبرية، والنظارات الواقية، ينبغي دائما اتخاذها عند تنفيذ هذا الإجراء.
