Этот новый протокол для нитридов алюминия быстрый рост на нано-узорчатый сапфировый субстрат с графеновым слоем может быть использован для быстрого и недорогого поколения высокая проницаемая глубокая ультрафиолетовая светодиода. Использование ди-угорь графен в качестве шаблона нитрид алюминия, показывает потенциал роста в применении алюминия, галий нитрит на основе светодиодов. Для начала трижды прополощите NPSS ацетоном, этанолом и деионизированной водой.
И высушите NPSS азотной пушкой. Загрузите NPSS в трехзонную высокотап температурную печь с длинной плоской температурной зоной. И нагревать печь до 1050 градусов по Цельсию.
Стабилизуем температуру в течение 10 минут под 500 стандартных кубических сантиметров в минуту аргона и 300 стандартных кубических сантиметров в минуту аргона водорода. Затем ввемим 30 стандартных кубических сантиметров в минуту аргона метана в реакционной камере для роста графена на NPSS в течение трех часов. В конце реакции роста выключите метан и дайте NPSS естественным образом остыть.
Промыть охлажденный субстрат деионизированной водой. И высушите NPSS азотной пушкой. Затем вытравлив графен NPSS плазмой азота со скоростью потока азота 300 стандартных кубических сантиметров в минуту в течение 30 секунд.
И мощность 50 Вт в реактивной ионные травления камеры. Для MOCVD роста алюминиевого азота на графен NPSS, редактировать рецепт MOCVD для роста алюминиевого азота. И загрузите графен NPSS и его аналог NPSS в самодельную камеру MOCVD.
После нагрева в течение 12 минут температура стабилизируется на уровне 1200 градусов по Цельсию. Затем ввести 7000 стандартных кубических сантиметров в минуту водорода в качестве окружающего. 70 стандартных кубических сантиметров в минуту триметилалюмином.
И 500 стандартных кубических сантиметров в минуту аммиака в течение двух часов. Продолжить рост MOCVD алюминиевого галлия азота квантовых скважин в соответствии с рукописными направлениями. После завершения, снизить температуру камеры до 800 градусов по Цельсию и на колени P-типа слоев с азотом в течение 20 минут.
Для алюминиевого галлия азота на основе глубокого ультрафиолетового светодиодного изготовления, спина фото-сопротивление 4620 на и выполнять литографию с восемью секундами УФ-облучения, 30 секунд развивающегося времени и две минуты полоскания времени. Для индуктивного соединенного плазменного офорта P-галлийного азота установите мощность травления до 450 Вт, давление травления до четырех миллиторов и скорость травления до 5,6 нанометров в секунду. Поместите выгравированный образец в ацетон при 80 градусах по Цельсию в течение пяти минут.
Затем промывка этанола и деионизированной воды. Спиннинг отрицательное фото-сопротивление NR9 и литографии для УФ-облучения время 12 секунд, развивая время 20 секунд и полоскания время двух минут. Вымойте образец ацетоном, этанолом и деионизированной водой три раза.

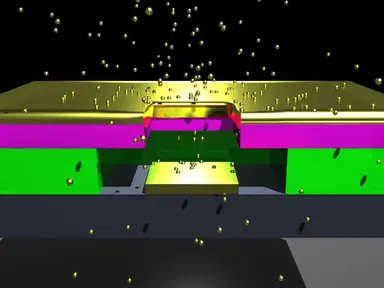

И месторождение титанового алюминия титанового золота путем испарения электронного луча. Спин отрицательный фото-сопротивление NR9 и литографии в тех же настройках. И мыть образцы три раза с ацетоном, этанолом и деионизированной водой без ультразвука.
Депозит никель-золото путем испарения электронного луча. И мыть образец этанолом и деионизированной водой три раза. Хранение 300 нанометров диоксида кремния плазменным осаждением химического пара при температуре осаждения 300 градусов по Цельсию и скорости осаждения 100 нанометров в минуту.
Спин фото-сопротивление 304 и литографии во время УФ-экспозиции восемь секунд, развивая время одной минуты и полоскания время в две минуты, прежде чем погрузить в 23%гидрофторной кислоты в течение 15 секунд. Вымойте образец три раза этанолом и деионизированной водой. И высушите азотной пушкой.
После фотолитографии с NR9, как попродемонстрировано, депозит алюминиевого титанового золота путем испарения электронного луча. И мыть образец три раза с этанолом и деионизированной водой. После последней стирки измельчите и отполировать сапфир до 130 микрометров механической полировкой.
И мыть образец с де-восковый раствор и деионизированной воды. Затем используйте лазер, чтобы разрезать всю пластину на 0,5 на 0,5 миллиметра единиц устройства. И использовать механический dicer, чтобы разрезать пластину на чипсы.
Сканирование и передача электронной микроскопии изображения могут быть использованы для определения морфологии алюминиевого азота на графене и NPSS. Рамен может быть использован для расчета плотности дислокации и остаточного стресса. Электролюминесценция используется для иллюстрации освещения изготовленных глубоких ультрафиолетовых светодиодов.
Помните, что должны быть чистыми перед каждой новой модификацией. Поэтому важно тщательно промыть перед каждым шагом.
