1. Image-Setup

1. Schalten Sie das Ultraschallsystem mit dem Schalter auf der Rückseite ein. Schalten Sie den Monitor ein.
2. Schließen Sie die physiologische Überwachungseinheit an und schalten Sie die Herzfrequenz- und Temperaturüberwachung ein. Schalten Sie den Gelwärmer ein und stellen Sie sicher, dass das Licht eingeschaltet ist.
3. Überprüfen Sie den Isoflurangehalt im Anästhetikum und füllen Sie ihn ggf. nach.
4. Schalten Sie Ihren O_2-Tank oder die gefilterte Luftquelle ein und stellen Sie den Luftstrom am Verdampfer auf ca. 1 l/min ein.
5. Schließen Sie die Maus- oder Rattenstufe an, und schließen Sie dann das VGA-Kabel an diese Stufe an. Sichern Sie den entsprechenden Nosecone an Ort und Stelle, und überprüfen Sie, ob die Isoflurane (schwarz) und Abgas (blaue) Rohre ordnungsgemäß mit Nosecone verbunden sind.
6. Wählen Sie einen Messumformer für Ihr Verfahren und schließen Sie ihn an den "aktiven" Anschluss unterhalb des Bildgebungssystems an. Führen Sie das Messumformerkabel durch Kunststoffhalter über der Sondenhalterung und befestigen Sie den Messumformer in der Klemme. Beachten Sie, dass es auf einer Seite jedes Messumformers eine kleine, erhöhte Linie gibt, um die Bildausrichtung zu bestimmen.
7. Anästhetisieren Sie das Tier nach AVMA-Richtlinien und bereiten Sie es für die Bildgebung vor. Fügen Sie den Augen eine ophthalmologische Salbe hinzu, sichern Sie die Pfoten an den Bühnenelektroden und entfernen Sie das Haar im Bereich des Interesses mit einer Enthaarungscreme. Bedecken Sie den zu bebildernden Bereich mit erwärmtem Ultraschall-Transducing-Gel.

2. Bildaufnahme

1. Beginnen Sie auf dem System eine neue Studie, indem Sie Neu und Studierenauswählen, oder suchen Sie eine Studie, die Sie zuvor begonnen haben, und wählen Sie Neu und Serieaus. Sobald Sie in einer neuen Serie sind, wählen Sie einen Benutzer aus dem Menü aus und benennen Sie Ihre Serie entsprechend.
2. Sobald Ihre Serie erstellt wurde, wählen Sie den B-Modus (Helligkeitsmodus) von der Tastatur aus. Alle Bildverarbeitungs-Modalitätstasten befinden sich in der unteren Reihe der schwarzen Tastatur.
3. Rollen Sie den Messumformer bis zur gewünschten Stelle und achten Sie darauf, auf den Bildschirm zu schauen, um zu vermeiden, dass das Tier zu viel Druck ausübt. Überprüfen Sie die Atemfrequenz (RR), die auch auf dem Bildschirm angezeigt wird, da zu viel Druck dazu führen kann, dass der RR sinkt.
4. Passen Sie beim Betrachten des B-Modus-Bildes die Platzierung des Messumformers an, indem Sie die auf der Bühne gefundenen x- und y-Achsenknöpfe vorsichtig drehen, bis Sie die gewünschte Position finden.
5. Sobald Sie die gewünschte Position haben, warten Sie, bis der weiße Balken am unteren Rand des Bildes gefüllt ist, bevor Sie Bildbeschriftung drücken, um das Bild zu speichern. Bei der Beschriftung Ihres Bildes wird die Art der Modalität neben dem Bildetikett auf dem Bildschirm für die Studienverwaltung angezeigt, sodass Sie sich keine Gedanken darüber machen müssen, dies in das Bildetikett einzutragen.
6. Wählen Sie für M-Modus-Bilder den M-Modus (Bewegungsmodus) von der Tastatur aus. Verwenden Sie SV-Tor, um die gelben Balken zu verengen oder zu verbreitern, und den Cursor, um die Balken über der gewünschten Position auszurichten. Sobald Sie richtig platziert sind, drücken Sie den M-Modus erneut. Die Platzierung der Balken kann im M-Modus angepasst werden.
7. Wählen Sie für die EKV-Bildgebung den B-Modus aus und stellen Sie sicher, dass Sie sich am richtigen Ort befinden. Wählen Sie dann EKV aus, passen Sie die Einstellungen an, und drücken Sie Scan. Die EKV-Modalität durchschnittlich viele B-Modus-Bilder über mehrere Herzzyklen.
8. Um Farbdoppler zu verwenden, wählen Sie B-Modusaus , überprüfen Sie, ob Sie sich an der richtigen Position befinden, und wählen Sie dann Farbeaus. Wählen Sie Aktualisieren aus, und bewegen Sie den Cursor nach oben, unten, links oder rechts, um die gewünschte Feldgröße zu erreichen, und wählen Sie Aktualisieren aus, um ihn zu sperren. Sie können dann den Cursor verwenden, um das Feld an die gewünschte Position zu verschieben. Das Drehen des Geschwindigkeitsreglers erhöht die Geschwindigkeitsschwelle und kann das Hintergrundsignal verringern.

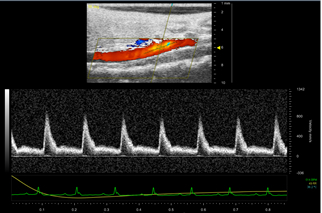

9. Um gepulste Wellendoppler zur Messung der Durchblutungsgeschwindigkeit zu verwenden, ist es hilfreich, sich vor dem Drücken von PWzunächst im Farb-Doppler-Modus zu befinden. Es werden zwei gelbe, abgewinkelte Linien angezeigt. Der Benutzer muss die kürzere, gepunktete Linie so ausrichten, dass sie parallel zu den vorderen und hinteren Gefäßwänden verläuft, indem er den Balkenwinkel einstellt und den PW-Winkelknopf dreht. Die gepunktete, gelbe Linie wird blau, wenn der Winkel zwischen den beiden Linien zu groß ist. Sobald dies ausgerichtet ist, drücken Sie PW, und passen Sie dann die Steuerelemente Baseline, Velocity und Doppler Gain an, um die Wellenformen zu zentrieren und aufzuhellen.
10. Um den 3D-Modus zu verwenden, beginnen Sie im B-Modus und richten Sie die Sonde in der Mitte der Struktur aus, die Sie abbilden möchten. Verwenden Sie Atemverzierung und EKG-Trigger für kardiovaskuläre Anwendungen. Drücken Sie 3D und legen Sie den gewünschten Scanabstand und die Schrittgröße fest. Sobald der Scan abgeschlossen ist, klicken Sie auf In 3D laden, um Ihre 3D-Daten zu visualisieren.
11. Sie können Ihre aufgenommenen Bilder jederzeit während der Bildgebung anzeigen, indem Sie von der oberen rechten Seite der beiden Spalten mit Schaltflächen auf der linken Seite das Studienmanagement drücken.
12. Wenn Sie mit dem Erfassen von Bildern in einer Serie fertig sind, wählen Sie Auf dem Bildschirm für die Studienverwaltung die Option Serie schließen aus. Sie können nun bei Bedarf eine neue Serie in Ihrer Studie eröffnen.

3. Datenübertragung und Bereinigung

1. Um Daten für die Analyse zu übertragen, wählen Sie die Studien oder einzelnen Reihen aus, die Sie kopieren möchten, aus dem Studienmanagement-Bildschirm.
2. Klicken Sie auf Kopieren in der oberen rechten Ecke auf dem Bildschirm für die Studienverwaltung. Wählen Sie den gewünschten Dateispeicherort aus, und drücken Sie "OKAY".
3. Sie können nun das Anmial entfernen und es in sein Gehäuse zurückbringen, um es wiederzuerlangen.
4. Um den Ultraschall-Setup zu reinigen, sprühen Sie ein Papiertuch mit T-Spray und wischen Sie die beheizte Stufe und die Rektalsonde ab. Sprühen Sie das Desinfektionsmittel niemals direkt auf die Bühne.
5. Der Messumformer sollte mit 70% Ethanol auf einem Papiertuch abgewischt werden, bevor er wieder in den Halter gelegt wird.
6. Um die Luft auszuschalten, schalten Sie den O2-Tank oder die gefilterte Luftquelle aus. Sie sollten sehen, dass die Luftstromperle langsam auf 0 auf dem Verdampfer fällt.
7. Sobald Sie mit dem System fertig sind, klicken Sie auf die Ein-/Aus-Taste auf dem Bildschirm für die Studienverwaltung in der oberen rechten Ecke und lassen Sie den Monitor vollständig ausschalten.
8. Schalten Sie den Ein-/Ausschalter auf der Rückseite des Systems erst aus, nachdem der Monitor vollständig ausgeschaltet ist. Sie sollten den Lüfter anhalten hören, sobald er ordnungsgemäß heruntergefahren wurde.
