당사의 방법론은 열 분석과 유경학을 결합하여 접착제의 경화 과정을 특성화하고 산업 용 접착성 선택을 위한 유용한 정보를 얻습니다. 이 기술을 사용하면 접착제 시스템의 경화 공정 연구를 위한 표준 가이드를 만들 수 있으므로 다른 접착제를 쉽게 비교할 수 있습니다. 이 방법론은 접착제 시스템의 품질 관리에서 수용 기준으로사용할 수도 있습니다.
무기 충전제 함량과 재료가 저하되기 시작하는 온도를 결정하기 위해 열역학 테스트를 수행하려면 절차 탭을 열고 편집기를 클릭합니다. 경사로 세그먼트를 편집기 화면으로 드래그하고 경사로를 분당 10도 또는 20도에서 섭씨 900도로 설정합니다. 확인을 클릭하고 메모 탭을 엽니다.
공기를 퍼지 가스로 선택하고 분당 100 밀리리터로 유량을 설정합니다. 그런 다음 용광로를 닫고 실험을 시작합니다. 경화 샘플의 차등 스캐닝 열량 테스트를 수행하려면 프로시저 탭을 열고 테스트를 클릭하고 사용자 지정을 선택합니다.
편집기를 클릭하고 실험을 시작할 온도를 나타내는 평형 세그먼트를 드래그합니다. 램프 세그먼트를 편집기 화면으로 드래그하고 분당 10도 또는 20도의 가열 속도와 최종 온도를 명령 편집기 창으로 소개합니다. 경사로 세그먼트를 편집기 화면으로 드래그하고 분당 냉각 속도를 유리 전환 이하의 온도로 10도 또는 20도 소개합니다.
다른 경사로 세그먼트를 편집기 화면으로 드래그하고 분당 섭씨 10도 또는 20도의 가열 속도를 저하 온도보다 약간 낮은 온도로 소개합니다. 노트 탭을 열고 질소를 유동 가스로 선택합니다. 분당 유속량을 50밀리리터로 설정하고 적용을 클릭합니다.
그런 다음 DSC 셀 내부에 샘플이 있는 참조 팬과 팬을 배치하고 실험을 시작합니다. 가열 냉각 가열 테스트를 통해 신선한 샘플을 분석하려면 절차 탭을 열고 테스트 및 사용자 지정을 클릭합니다. 편집기를 클릭하고 섭씨 영하 80도 세그먼트에서 평형을 편집기 화면으로 드래그합니다.
경사로 세그먼트를 드래그하고 가열 속도를 분당 섭씨 10도 또는 20도로 설정하여 분해 온도보다 약간 낮은 온도로 설정하고 섭씨 영하 80도 세그먼트에서 다른 평형을 삽입합니다. 그런 다음 경사로 세그먼트를 드래그하고 가열 속도를 분당 섭씨 10도 또는 20도로 설정하여 이전과 동일한 온도로 설정합니다. 확인을 클릭합니다. 그런 다음 DSC 셀 내부에 샘플이 있는 참조 팬과 팬을 놓고 실험을 시작하려면 클릭합니다.
이더스컬 경화 테스트를 수행하려면 프로시저 탭을 열고 테스트를 클릭하고 사용자 지정을 선택합니다. 편집기를 클릭하고 램프 세그먼트를 편집기 화면으로 드래그합니다. 선택한 온도에 분당 섭씨 20도를 소개합니다.
그런 다음 치료법을 완료하기에 충분한 시간을 가진 이더스말 세그먼트를 소개합니다. 경화 정도를 확인하려면 섭씨 0도의 평형에서 도입하고 경사로 세그먼트를 추가하고 분당 섭씨 2~20도 사이의 가열 속도를 최대 온도로 설정합니다. 주기 끝 세그먼트를 편집창으로 드래그하고 섭씨 영하 80도의 온도로 다른 평형 세그먼트를 삽입합니다.
최종 유리 전환을 얻으려면 분당 섭씨 2~20도 사이의 가열속도가 있는 경사로 세그먼트를 앞에서 표시된 것과 동일한 온도로 추가하고 확인을 클릭합니다. 도구 탭에서 계측기 환경 설정 및 DSC를 선택하고 실험의 온도보다 낮은 온도를 설정합니다. 컨트롤 탭을 적용하고 열어 대기 온도로 이동하도록 선택하려면 적용하고 엽니다. 그런 다음 DSC 셀 내부에 샘플이 있는 참조 팬과 팬을 놓고 시작을 클릭합니다.

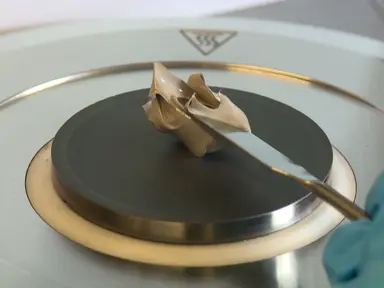

로그산스균 스윕 테스트를 수행하려면 절차 탭을 열고 진동 진폭을 선택합니다. 실험 온도를 실온, 주파수를 하나의 Hertz로 설정하고, 로그와스믹 스윕을 10번에서 음수 3~100%로 설정합니다. 상부 플레이트가 하부 플레이트에서 약 40밀리미터 분리된 하단 플레이트에 샘플을 놓고 두 플레이트 사이에 약 2밀리미터의 간격이 관찰될 때까지 상부 플레이트를 하부한다.
그런 다음 과도한 접착제를 다듬고 실험을 시작합니다. 접착제의 경화를 모니터링하려면 프로시저 탭을 클릭하고 컨디셔닝 옵션을 선택합니다. 압축 모드, 축력0 뉴턴, 0.1 뉴턴에 대한 민감도로 설정합니다.
사전을 클릭하고 위쪽 방향 모두에서 간격 변경 제한을 2, 000 미크론으로 설정합니다. 새로운 진동 시간 스윕 단계를 삽입하고 실험 온도를 실온으로 설정하고, 이전 로고산스믹 스트레인 스윕 테스트에서 획득한 접착제의 데이터 시트 및 스트레인 백분율에 기초하여 추정경화 시간의 함수로서 시험 기간을 설정한다. 모든 샘플에 대해 신중하게 선택하고 주파수 1, 3 및 10 Hertz를 설정합니다.
그런 다음 새 샘플을 로드하고 실험을 시작합니다. 토크 스윕 테스트를 수행하려면 프로시저 탭을 열고 진동 진폭을 선택합니다. 그런 다음 온도를 실온으로 설정하고, 주파수를 하나의 Hertz로 설정하고, 로개스믹은 토크의 10에서 10, 000 마이크로 뉴턴 미터에서 스윕하고 실험을 시작합니다.
토크 스윕 테스트에서 온도 램프 테스트에서 사용할 선형 점탄성 영역 내에서 토크 진폭을 선택한 다음 온도 램프를 선택하고 샘플로 온도의 균일 한 분포, 1 헤르츠의 주파수 및 토크 진폭을 확인하기 위해 분당 섭씨 1도의 경사로 속도로 실온에서 실험을 설정합니다. 레오미터의 용광로를 닫고 용광로의 공기 스톱콕을 엽니다. 그런 다음 실험을 시작합니다.
이러한 열역학 성 결과는 각 연구 접착제에 대해 다른 저하 온도와 다른 무기 필러를 보여 주었다. 섭씨 600도에서 800도 사이에서 관찰된 질량 손실은 탄산칼슘이 필러로 존재한다는 것을 시사합니다. 이 2성분 접착제의 경우, 열 흐름 곡선에서 잔류 치료의 증거가 없었으며 제조업체가 보고한 유리 전환에 확실하게 작은 편차를 할당할 수 없습니다.
이 표에서, 상이한 온도에서 2성분 시스템의 경화 정도를 각 온도에서 획득한 경화 엔탈피를 가열 램프에서 얻은 것과 비교하여 계산하였다. 신선한 2성분 접착제 샘플의 유변학적 다중 주파수 테스트를 통해, 물질의 겔화 시간은 위상 각도가 주파수가 독립적으로 되는 지점으로 관찰될 수 있다. 이들 다중 주파수 테스트에서 는 1개 및 2성분 실레인 폴리머 접착제 시스템을 이용한 다주파 테스트에서, 겔화의 흔적이 관찰되지 않고 두 접착제의 계측의 계측의 경사면을 비교하면 2성분 실레인 폴리머 접착제가 더 빨리 치유된다는 것을 알 수 있다.
이러한 유변학적 온도 검사 테스트에서 1시간 동안 경화된 2성분 접착제 샘플의 검사 테스트에서 유리 전이를 명확하게 관찰할 수 있다. 신선한 샘플을 사용할 때 테스트 시작을 지연시키지 말고 2성분 시스템을 사용할 때 철저히 혼합된 솔루션을 준비해야 합니다.
