ohmic contact fabrication using a focused-ion beam technique and electrical characterization for layer semiconductor nanostructures

Semi-conducteurs de la couche (2D) avec des structures à deux dimensions facilement transformés présentent des transitions de bande interdite indirectes à directes et des performances supérieures à transistor, qui suggèrent une nouvelle direction pour le développement de la prochaine génération ultramince et dispositifs photoniques et électroniques flexibles. Amélioration de la luminescence rendement quantique a été largement observée dans ces cristaux 2D atomiquement minces. Cependant, les effets de la dimension au-delà des épaisseurs de confinement quantique ou même à l&#39;échelle du micromètre ne sont pas attendus et ont été rarement observée. Dans cette étude, le diséléniure de molybdène (MoSe 2) une couche de cristaux avec une plage d&#39;épaisseur de 6-2,700 nm ont été fabriqués comme deux ou quatre dispositifs terminaux. Formation d&#39;un contact ohmique avec succès a été obtenu par le procédé de dépôt-faisceau focalisé d&#39;ions (FIB) utilisant le platine (Pt) à titre de métal de contact. Cristaux de couches avec différentes épaisseurs ont été préparés par l&#39;exfoliation mécanique simple en utilisant du ruban de découpage. Courant-tension courbe DE MESUREts ont été effectuées pour déterminer la valeur de conductivité de la couche de nanocristaux. En outre, la microscopie électronique en transmission à haute résolution, la diffractométrie aux électrons région sélectionnée, et la spectroscopie aux rayons X à dispersion d&#39;énergie ont été utilisés pour caractériser l&#39;interface de contact métal-semiconducteur des dispositifs de MoSe 2 FIB-fabriqué. Après avoir appliqué les approches, la conductivité électrique substantielle épaisseur dépendant dans une large gamme d&#39;épaisseurs pour la couche-semi-conducteur MoSe 2 a été observée. La conductivité a augmenté de plus de deux ordres de grandeur de 4,6 à 1500 Ω - cm - 1 1, avec une diminution de l&#39;épaisseur de 2,700 à 6 nm. En outre, la conductivité dépend de la température indique que les MOSE minces multicouches 2 présentaient considérablement faible comportement semi-conducteur avec des énergies d&#39;activation de 3,5 à 8,5 meV, qui sont beaucoup plus petits que ceux (36 à 38 meV) de la masse. Probable des propriétés de transport de surface dominante et la présence d&#39;une concentration élevée d&#39;électrons de surface dans MoSe 2 sont proposées. Des résultats similaires peuvent être obtenus pour d&#39;autres matériaux semi-conducteurs couche tels que MoS 2 et WS 2.

Les valeurs déterminées de la conductance électrique (G) et de conductivité (σ) des nanomatériaux de couches d&#39;épaisseurs différentes sont fortement tributaires de la qualité des contacts électriques. Les contacts ohmiques de la MoSe à deux bornes déposition FIB-2-produits sont caractérisés par des dispositifs de mesure de la tension de courant (I - V) courbe. Les I température ambiante - courbes de V pour les deux terminaux MoS...

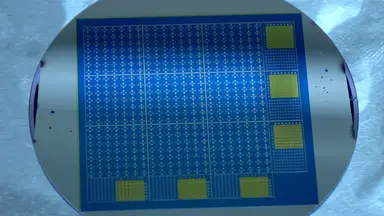

Watch this Scientific Journal Video about Ohmic Contact Fabrication Using a Focused-ion Beam Technique and Electrical Characterization for Layer Semiconductor Nanostructures at JoVE.com

Ohmic Contact Fabrication Using a Focused-ion Beam Technique and Electrical Characterization for Layer Semiconductor Nanostructures

We describe the approaches for the device fabrication and electrical characterization of molybdenum diselenide (MoSe2) layer semiconductor nanostructures with different thicknesses. In addition, the fabrication of ohmic contacts for MoSe2-layer nanocrystals by the focused-ion beam deposition method using platinum (Pt) as a contact metal is described.

Contact ohmique fabrication utilisant une technique Focused Ion Beam-et caractérisation électrique pour la couche semi-conducteurs Nanostructures

Layer semiconductors with easily processed two-dimensional (2D) structures exhibit indirect-to-direct bandgap transitions and superior transistor ...

ohmic-contact-fabrication-using-focused-ion-beam-technique-electrical

Research

JoVE Journal

Engineering

12.2K vues.  National Taiwan University of Science and Technology. We describe the approaches for the device fabrication and electrical characterization of molybdenum diselenide (MoSe2) layer semiconductor nanostructures with different thicknesses. In addition, the fabrication of ohmic contacts for MoSe2-layer nanocrystals by the focused-ion beam deposition method using platinum (Pt) as a contact metal is described.

Vidéo: Ohmic Contact Fabrication Using a Focused-ion Beam Technique and Electrical Characterization for Layer Semiconductor Nanostructures
