Method Article
A protocol about the characterization and application of five different passive sampling devices is presented.
Cinque diversi campionatori passivi d'acqua sono stati calibrati in condizioni di laboratorio per la misura di 124 legacy e pesticidi utilizzati attuali. Questo studio fornisce un protocollo per la preparazione campionatore passivo, la calibrazione, metodo di estrazione e l'analisi strumentale. Frequenze di campionamento (R S) e coefficienti di ripartizione campionatore-acqua passivi (K PW) sono stati calcolati per la gomma di silicone, polare organico integrativo chimica campionatore POCIS-A, POCIS-B, SDB-RPS e C 18 del disco. L'assorbimento dei composti selezionati dipendeva dalla loro proprietà fisico-chimiche, vale a dire, la gomma di silicone ha mostrato un assorbimento migliore per i composti più idrofobici (log coefficiente di ripartizione ottanolo-acqua (K OW)> 5.3), mentre POCIS-A, POCIS-B e SDB- disco RPS erano più adatto per i composti idrofili (log K OW <0,70).
I pesticidi vengono continuamente introdotti per l'ambiente acquatico e possono rappresentare un rischio per gli organismi acquatici 1. Il monitoraggio dei pesticidi in ambiente acquoso viene in genere eseguita tramite campionamento afferrare, tuttavia, questa tecnica di campionamento non pienamente tener conto delle variazioni temporali delle concentrazioni a causa di fluttuazioni di ingressi di flusso o episodiche (ad esempio, le precipitazioni, overflow fognari combinati, rilascio laguna delle acque reflue) 2 , 3. Così, metodi di monitoraggio devono essere potenziate per una migliore stima dei rischi ambientali associati ai pesticidi. Campionamento passivo permette un monitoraggio continuo per un periodo prolungato di tempo con infrastrutture minimo e basse concentrazioni di contaminanti 4,5.
Campionatori passivi hanno dimostrato di essere un valido strumento per il monitoraggio nelle acque sotterranee 6, acqua fresca 7-10, delle acque di scarico 11 e 12 acque marine. Oltre a scopo di monitoraggio 13,14, campionatori passivi sono stati utilizzati anche per l'analisi non bersaglio 15, test tossicologici 16,17, ed in alternativa alla sedimentarie e biomonitoraggio 18. Campionatori passivi si accumulano sostanze chimiche continuamente da acqua e forniscono il tempo medio ponderato (TWA) Le concentrazioni 14. L'assorbimento del contaminante dipende dalla frequenza di campionamento (R S) e il coefficiente di partizione campionatore acqua passiva (K PW), che dipende dal disegno passivo campionatore, materiale campionatore, le proprietà chimico-fisiche del contaminante, e le condizioni ambientali (ad esempio, acqua turbolenza, temperatura) 13,14,19,20.
Il video dettagliato si propone di mostrare come calibrare e applicare campionatori passivi per i pesticidi in acqua. Gli obiettivi specifici inclusi i) effettuo la preparazione, l'estrazione e l'analisi strumentale per 124 pesticidi individuali utilizzando cinque diversi tipi di sampl passivaERS, tra cui gomma siliconica, polare organico integrativo chimica campionatore (POCIS) -A, POCIS-B, SDB-RPS e C 18 del disco, ii) valutare R S e K PW per gli antiparassitari in uno studio di laboratorio assorbimento, e iii) per dimostrare come selezionare il campionatore passivo appropriata del composto bersaglio di interesse e come calcolare le concentrazioni TWA per il rispettivo campionatore passivo.
Norme di riferimento e dispositivi campionatori passivi
Composti target inclusi 124 legacy e pesticidi attualmente utilizzati, tra cui erbicidi, insetticidi e fungicidi (Tabella 1). Miscela standard interno (IS miscela) incluso fenoprop (2,4,5-TP), clothianidin-D 3, etion e terbutilazina-D 5. Altri prodotti chimici utilizzati inclusi metanolo (MeOH), acetonitrile (ACN), acetone (ACE), diclorometano (DCM), cicloesano (CH), acetato di etile (EA), et petroliolei (PE), 2-propanolo, soluzione di ammoniaca al 25%, acido acetico (HAC) e acido formico (FA). Cinque diversi dispositivi di campionamento passivo sono stati caratterizzati, tra cui gomma siliconica, POCIS-A e POCIS-B, SDB-RPS, e C 18 1,21 disco.
Tabella 1. frequenza di campionamento campionatore passivo (R 'S, L giorno -1), coefficienti di ripartizione campionatore-acqua (K' PW, L kg -1) e le equazioni (Eq.) Utilizzati per il calcolo delle concentrazioni in campioni di campo per i singoli pesticidi a. (Ristampato da Journal of Chromatography A, 1405, Lutz Ahrens, Atlasi Daneshvar, Anna E. Lau, Jenny Kreuger, Caratterizzazione di cinque dispositivi di campionamento passivo per il monitoraggio dei pesticidi in acqua, 1-11, Copyright (2015), con il permesso di Elsevier .) 22 Si prega di cliccare qui per scaricare questo file.
1. passiva Sampler progettazione e la preparazione
Figura 1. Schema di gomma siliconica. Schematico campionatore passivo per la gomma di silicone che mostra l'attacco della striscia in gomma siliconica ad un campione di acciaio inossidabile del supporto del ragno A) dalla parte superiore e B) la vista laterale. Fai clic qui per vedere una versione più grande questa figura.
Figura 2. Schema di dischi campionatore passivo. Schematico campionatore passivo per POCIS A, POCIS B, disco SDB-RPS e C 18 del disco che mostra A) il montaggio del campionatore passivo con anelli in acciaio inox, polietersulfone membran (PES)ES, e la fase di ricezione, e B) il montaggio su un porta-campioni in acciaio inox. Cliccate qui per vedere una versione più grande di questa figura.
2. esperimenti di laboratorio Uptake
NOTA: Gli esperimenti di assorbimento di laboratorio sono stati condotti per caratterizzare quantitativamente l'assorbimento kinetics per 124 pesticidi individuali per cinque diversi dispositivi campionatori passivi in condizioni controllate.
Estrazione 3. Campione
4. I campioni d'acqua
5. Analisi Strumentale
6. La teoria sulla campionamento passivo
NOTA: Il profilo di assorbimento della sostanza chimica al mediu campionatore passivom (PSM) è diviso in tre sezioni: lineare, curvilinea ed equilibrio (Figura 3).

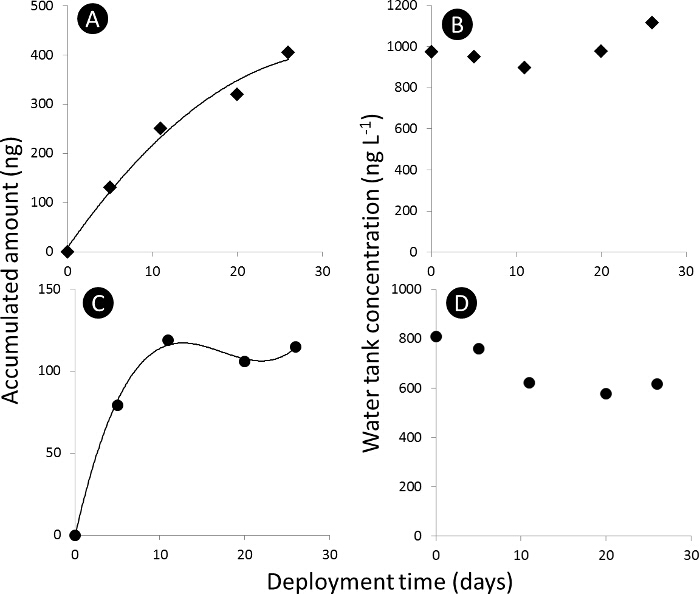

Figura 3. Curva campionatore passivo assorbimento. A) ec), curva di assorbimento per l'importo accumulato rispettivamente acetamiprid e dimetoato,, nei campionatori passivi (N t) in ng assoluta, e B) e D) la concentrazione serbatoio di acqua di acetamiprid e dimetoato, rispettivamente, in ng L - 1. clicca qui per vedere una versione più grande di questa figura.
7. analisi statistica dei dati
Cinque diverse tecniche campionatore passivo sono stati confrontati per l'assorbimento di 124 legacy e pesticidi utilizzati attuali, tra cui la gomma di silicone (figura 1), e POCIS A, B POCIS, SDB-RPS e C 18 del disco (Figura 2). Le prestazioni del metodo di estrazione e l'analisi strumentale è stato ottimizzato. Il risultato degli esperimenti di assorbimento di laboratorio può essere utilizzato per calcolare 'S
Per il controllo di qualità, come procedura standard, gli spazi di laboratorio, limiti di rilevabilità (LOD), recuperi, e la ripetibilità sono stati esaminati 23. Alcuni pesticidi sono stati rilevati nei campioni vuoti a livelli di concentrazione bassi. LD sono stati fissati come valore del punto più basso della curva di calibrazione che soddisfa i criteri di un rapporto segnale-rumore di 3. I livelli di dettaglio medi erano 8,0 pg assoluto iniettato in colonna per la gomma di silicone, 1,7 pg assoluto pe...
The authors have nothing to disclose.
The Swedish EPA (Naturvårdsverket) (agreement 2208-13-001) and Centre for Chemical Pesticides (CKB) are gratefully acknowledged for funding this project. We thank Märit Peterson, Henrik Jernstedt, Emma Gurnell and Elin Paulsson at the OMK-lab, SLU, for skillful assistance with analytical support and supply of pesticide standards.
Name | Company | Catalog Number | Comments |
Methanol | Merck Millipore | 1.06035.2500 | |
Acetonitrile | Merck Millipore | 1.00029.2500 | |
Acetone | Merck Millipore | 1.00012.2500 | |
2-propanol | Merck Millipore | 1.00272.2500 | |
Dichloromethane | Merck Millipore | 1.06054.2500 | |
Ammoniak | Merck Millipore | 1.05428.1000 | Purity 25% |
Formic acid | Sigma-Aldrich | 94318-50ML-F | Purity ~98% |
Ethyl acetate | Sigma-Aldrich | 31063-2.5L | for pesticide residue analysis |
Petroleum ether | Sigma-Aldrich | 34491-4X2.5L | for pesticide residue analysis |
Acetic acid | Sigma-Aldrich | 320099-500ML | Purity ≥99.7% |
Cyclohexane | Fisher Chemicals | C/8933/17 | for residue analysis |
Empty polypropylene SPE Tube with PE frits, 20 μm porosity, volume 6 mL | Supelco | 57026 | |
Empore SPE Disks, C18, diam. 47 mm | Supelco | 66883-U | Passive sampler |
Empore SPE Disks, SDB-RPS (Reversed-Phase Sulfonate), diam. 47 mm | Supelco | 66886-U | Passive sampler |
POCIS-A | EST | POCIS-HLB | Passive sampler |
POCIS-B | EST | POCIS-Pesticide | Passive sampler |
Polyethersulfone (PES) membranes | EST | PES | |
Silicone rubber sheet | Altec | 03-65-4516 | Passive sampler |
Agilent 5975C | Agilent Technologies | 5975C | GC-MS |
HP-5MS UI | J&W Scientific | HP-5MS | Analytical column for GC-MS |
Agilent 6460 | Agilent Technologies | 6460 | HPLC-MS/MS |
Strata C18–E, 20 x 2 mm id and 20–25 μm particle size | Phenomenex | Strata C18–E | Online SPE column for LC-MS/MS |
Strata X, 20 x 2 mm id and 20–25 μm particle size | Phenomenex | Strata X | Online SPE column for LC-MS/MS |
Zorbax Eclipse Plus C18 | Agilent Technologies | Zorbax Eclipse Plus C18 | Analytical column for LC-MS/MS |
Isolute phase separator, 25 mL | Biotage | 120-1907-E | |
Stainless steel blind rivet, 3.2x10 mm | Ejot & Avdel | 951222 |
